Serie CLS1
Kapazitiver Füllstandschalter für Feststoffe, Flüssigkeiten und Schlämme
Der CLS1 kapazitive Füllstandsschalter misst zuverlässig den Füllstand von Feststoffen, Flüssigkeiten oder Schlämmen in metallischen oder nichtmetallischen Behältern. Der Schalter erkennt die Anwesenheit oder Abwesenheit des Mediums durch eine Kapazitätsveränderung an der Sonde. Eine hohe Empfindlichkeit, einfache Kalibrierung und Fail-Safe-Funktion bieten hohe Betriebssicherheit.
Produktabbildungen
Standardansicht

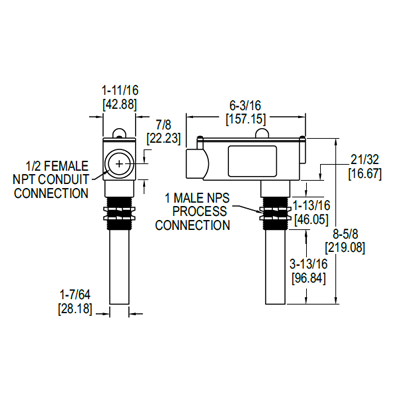

Abmessungen
Vorteile / Eigenschaften
- Erkennt Füllstand durch Kapazitätsveränderung
- Sehr hohe Empfindlichkeit (< 1 pF Kapazitätsänderung erforderlich)
- Unempfindlich gegen Belag an Behälterwand oder Sonde
- Einfache Einpunkt-Kalibrierung mit Mehrgangpotentiometer
- Rote LED zur Anzeige des Schaltstatus
- Einstellbare Zeitverzögerung von 1–30 s
- SPDT-Relaisausgang, Fail-Safe-Schaltung wählbar (High/Low)
- Horizontale oder vertikale Montage
Typische Anwendungen
- Hoch- oder Niedrigstand-Erkennung
- Behälter und Tanks
- Trichter, Bunker und Rutschen
- Silobefüllung
Technische Daten
| Messmedien | Feststoffe, Flüssigkeiten oder Schlämme |
|---|---|
| Benetzte Materialien | CPVC |
| Temperaturbereich | Prozess: -40 bis 116 °C; Umgebung: -40 bis 85 °C |
| Gehäuseschutz | NEMA 4X (IP66), PVC, staubdicht und wasserfest |
| Schaltertyp | SPDT |
| Elektrische Belastung | 5 A @ 250 VAC |
| Versorgungsspannung | 120 VAC |
| Leistungsaufnahme | 1,5 VA |
| Elektrischer Anschluss | 3/4" NPT (weiblich) |
| Prozessanschluss | 1" NPS (männlich) |
| Montage | Vertikal oder horizontal |
| Empfindlichkeit | Einstellbar auf < 1 pF |
| Fail-Safe | Wählbar: High oder Low |
| Zeitverzögerung | 1 bis 30 Sekunden einstellbar |
| Gewicht | 0,91 kg |
