Serie TFLS
Stimmgabel-Füllstandschalter für Pulver und Schüttgüter
Der Stimmgabel-Füllstandschalter der Serie TFLS ist ideal zur Erkennung von Füllständen in Pulvern und feinkörnigen Feststoffen, insbesondere bei niedriger Schüttdichte. Ein piezoelektrischer Kristall versetzt die Gabel in Schwingung; bei Materialkontakt wird die Schwingung gedämpft und der Schalter ändert den Zustand. Das Gerät arbeitet ohne bewegliche Teile und ist dadurch wartungsfrei.
Produktabbildungen
Standardansicht

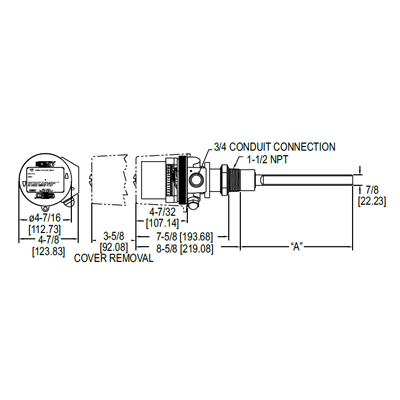

Abmessungen
Vorteile / Eigenschaften
- Statusanzeige mit externer LED sowie internen LEDs für Normal- und Alarmzustand
- Keine Kalibrierung erforderlich - schnelle und einfache Installation
- Unempfindlich gegenüber Dielektrizitätskonstanten des Materials
- Ideal für Materialien mit sehr geringer Schüttdichte und Dielektrizitätskonstante
- Empfindlichkeit einstellbar, um nur schwerere Produkte zu detektieren
- Failsafe-Funktion bei Stromausfall (NO oder NC wählbar)
- Montage in beliebiger Position möglich, optional mit Verlängerung
Typische Anwendungen
- Zellstoff- und Papierverarbeitung
- Lebensmittel- und Getränkeindustrie
- Kunststoffgranulate, Zement, Sand, Holzspäne
- Pulver wie Mehl, Zucker, Kalk, Detergenzien
Technische Daten
| Messmedien | Trockene Pulver oder Schüttgüter, auch unter Flüssigkeit |
|---|---|
| Empfindlichkeit | Min. Schüttdichte 30 g/l, max. Korngröße 10 mm |
| Benetzte Materialien | 316 Edelstahl |
| Temperaturbereich | Umgebung: -20 bis 60 °C; Prozess: -20 bis 80 °C |
| Druckgrenze | 10 bar |
| Versorgungsspannung | 90-265 VAC, 50/60 Hz; 24 VDC |
| Leistungsaufnahme | 4 VA |
| Gehäuse | Aluminium, pulverbeschichtet |
| Schaltertyp | SPDT |
| Elektrische Belastung | 5 A @ 230 VAC |
| Elektrischer Anschluss | Schraubklemmen |
| Kabeleinführung | 3/4" NPT (weiblich) |
| Prozessanschluss | 1-1/2" NPT (männlich) |
| Anzeige | Externe rote LED, interne grüne und rote LEDs |
| Verzögerung | Abgedeckt: 2 s; Unabgedeckt: 3-7 s; einstellbare Zeitverzögerung 2-20 s |
| Gewicht | 2,5 kg |
