Serie PLS2
Schaufelrad-Füllstandschalter
Der Schaufelrad-Füllstandschalter der Serie PLS2 ist ein elektromechanischer Schalter zur Füllstandsüberwachung von Schüttgütern. Das rotierende Messflügelrad wird von einem bürstenlosen Synchronmotor mit einer Umdrehung pro Minute angetrieben. Bei Materialkontakt wird die Drehung behindert, der Motor stoppt und ein SPDT-Mikroschalter schaltet. Das Gerät verfügt über einen Standard-Prozessanschluss von 1-1/4" NPT und kann seitlich oder von oben montiert werden.
Produktabbildungen
Standardansicht

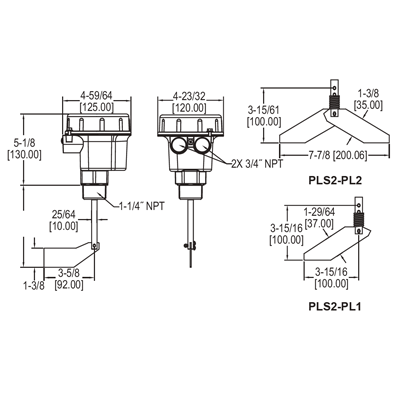

Abmessungen
Vorteile / Eigenschaften
- Drehmoment-Einstellmechanismus zur Anpassung an verschiedene Materialien
- Drei Empfindlichkeitsstufen für leichte bis sehr haftende Materialien
- Bürstenloser Synchronmotor für hohe Zuverlässigkeit
- Motor stoppt automatisch bei Blockade
- Schraubdeckel für einfachen Zugang ohne Verlust von Schrauben
- Unempfindlich gegenüber der Dielektrizitätskonstante des Materials
Typische Anwendungen
- Bergbau
- Lebensmittel- und Getränkeindustrie
- Silos
- Bunker
Technische Daten
| Messmedien | Trockene Pulver oder Schüttgüter |
|---|---|
| Benetzte Materialien | Paddel: 304 Edelstahl; Welle: 303 Edelstahl; Dichtung: NBR; Prozessanschluss: Aluminium |
| Temperaturbereich | Prozess: -25 bis 80 °C; Umgebung: -20 bis 60 °C |
| Druckgrenze | 0,8 bar |
| Versorgungsspannung | 115 VAC, 230 VAC oder 24 VDC |
| Leistungsaufnahme | AC: 4 VA; DC: 2,5 W |
| Gehäuse | Aluminium, pulverbeschichtet |
| Gehäuseschutz | NEMA 4 (IP66); Class II & III, Div. 1, Gruppe E, F, G |
| Schaltertyp | SPDT Mikroschalter |
| Elektrische Belastung | 5 A @ 250 VAC, 3 A @ 30 VDC |
| Elektrischer Anschluss | Schraubklemmen |
| Kabeleinführung | 3/4" NPT (weiblich) |
| Prozessanschluss | 1-1/4" NPT (männlich) |
| Montage | Seitlich oder oben |
| Empfindlichkeit | Min. Schüttdichte 96 kg/m3 |
| Mechanische Belastung | Standardwelle: 300 N; mit Verlängerung: 100 N |
| Gewicht | 1,2 kg |
| Zulassungen | CE, FM |
