Serie PLS
Schaufelrad-Füllstandschalter
Der Schaufelrad-Füllstandschalter der Serie PLS arbeitet mit einem 1 U/min Synchronmotor, der ein Paddel antreibt, um das Vorhandensein von trockenen Pulvern oder Schüttgütern zu erkennen. Wird die Bewegung durch Materialkontakt behindert, steigt das Motordrehmoment an, die Ausgangsschalter werden betätigt und der Motor gestoppt. Der PLS verfügt über einen 1-1/4" NPT-Prozessanschluss und optionale Flansche.
Produktabbildungen
Bild 1

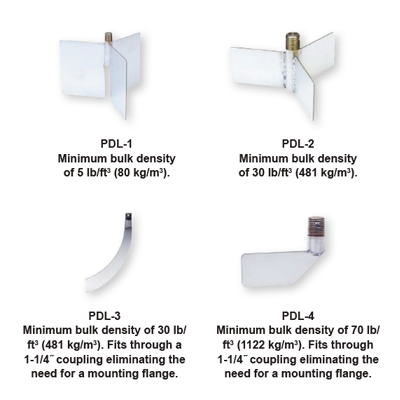

Bild 2
Vorteile / Eigenschaften
- Magnetantrieb isoliert und versiegelt den Steuerkopf komplett gegen Prozessmaterial und Staub
- Motorabschaltung bei blockiertem Paddel zur Verlängerung der Lebensdauer und Energieeinsparung
- Rutschkupplung durch Magnetantrieb verhindert Motorschäden bei plötzlicher oder starker Belastung
- Statusanzeige-LED bei wetterfesten Modellen
- Schraubdeckel für einfachen Zugang ohne Verlust von Schrauben
- Modularer Aufbau zur Feldmontage von Paddeln, Flanschen, Wellenverlängerungen oder Schutzrohren
- Flexible Kupplung zum Schutz vor Seitenlasten, empfohlen für Top-Montage
Typische Anwendungen
- Bergbau
- Lebensmittel- und Getränkeindustrie
- Silos
- Trichter
Technische Daten
| Messmedien | Trockene Pulver oder Schüttgüter |
|---|---|
| Empfindlichkeit | Min. Schüttdichte 80 kg/m3; max. 3200 kg/m3 |
| Benetzte Materialien | Paddel: 316 Edelstahl; Welle: 316 Edelstahl; Dichtung: PTFE; Flansche: Stahl oder 316 Edelstahl |
| Temperaturbereich | Standard: -40 bis 148,9 °C; Hochtemperatur: -40 bis 260 °C |
| Druckgrenze | 2,07 bar max. |
| Versorgungsspannung | 110-120 VAC, 230 VAC, 24 VAC, 48 VAC oder 12 VDC |
| Leistungsaufnahme | Wetterfest: 5 W; Ex-geschützt: 3 W |
| Gehäuse | Aluminium, pulverbeschichtet |
| Gehäuseschutz | NEMA 4X (IP66); explosionsgeschützt: Class I, Div. 1 & 2, Groups C, D, E, F, G |
| Schaltertyp | SPDT oder optional DPDT |
| Elektrische Belastung | 15 A @ 120 VAC |
| Elektrischer Anschluss | Schraubklemmen |
| Kabeleinführung | 3/4" NPT (weiblich) |
| Prozessanschluss | 1-1/4" NPT (männlich), optional Flansch |
| Anzeige | Rote LED (nicht bei Ex-geschützten Modellen) |
| Gewicht | 1,81 kg (Steuerkopf) |
| Zulassungen | cUL |
