Serie E, G & P Ultra-Mag
Explosionsgeschützte Füllstandschalter für Pulver und Schüttgüter
Die Füllstandschalter der Serie E, G & P Ultra-Mag sind speziell für den explosionsgefährdeten Einsatzbereich konzipiert. Sie nutzen eine einzigartige magnetische Kupplung und ein Membrandesign, um das Vorhandensein von Pulvern und Schüttgütern in Silos, Behältern und Trichtern zu detektieren. Das elektrische Fach ist hermetisch vom Prozessmedium getrennt, was die Wartung reduziert und die Zuverlässigkeit erhöht.
Produktabbildungen
Bild 1

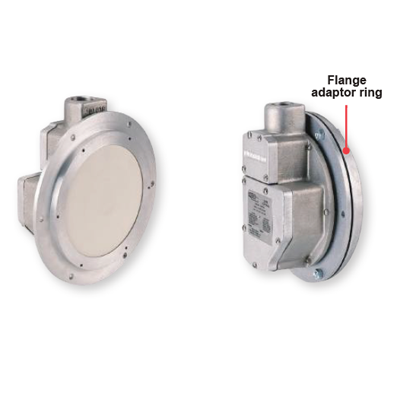

Bild 2
Vorteile / Eigenschaften
- Magnetkupplung trennt Prozessraum und Elektronik
- Hermetisch abgedichtetes Schalterfach und Leitungen
- Vielfältige Membranmaterialien und -ausführungen verfügbar
- Flansch- oder Aufhängemontage möglich
- Sehr empfindlich und robust bei geringem Wartungsaufwand
Typische Anwendungen
- Bergbau
- Lebensmittel- und Getränkeindustrie
- Silos
- Trichter
Technische Daten
| Messmedien | Kompatible Pulver oder Schüttgüter |
|---|---|
| Benetzte Materialien | Flansch: Aluminium oder 304 Edelstahl; Membran: Urethan, Buna-N, PTFE, Silikon, Polyester, Fluorelastomer, weiße Buna-N oder EPDM |
| Temperaturbereich | Standard: -40 bis 85 °C; Hochtemperatur: -40 bis 176 °C (abhängig vom Membranmaterial) |
| Druckgrenze | 4,14 bar |
| Gehäuseschutz | Allgemeiner Einsatz, wetterfest oder explosionsgeschützt |
| Schaltertyp | SPDT, verschiedene Ausführungen je nach Modell |
| Elektrische Belastung | Je nach Modell, z. B. 15 A @ 125/250 VAC |
| Elektrischer Anschluss | 18 AWG Vollkern, epoxidversiegelt am Leitungseintritt, 30 cm lang |
| Kabeleinführung | 1/2" NPT (weiblich) |
| Prozessanschluss | Flansch-ø 212,7 mm Bolt Circle oder Aufhängung |
| Montage | Flansch- oder Aufhängemontage |
| Gewicht | 3,18 kg |
| Zulassungen | UL |
