Serie PBLT2 & PBLTX
Eintauchbare Füllstandstransmitter
Die Füllstandstransmitter der Serien PBLT2 und PBLTX sind für den langjährigen, zuverlässigen Einsatz in anspruchsvollen Anwendungen konstruiert. Sie messen die Flüssigkeitshöhe über ihrer Position im Tank im Bezug zum Atmosphärendruck. Das piezoresistive Sensorelement ist in einem robusten 316 Edelstahlgehäuse mit Schutzkorb und großer, nicht verstopfbarer Membran untergebracht.
Produktabbildungen
Bild 1

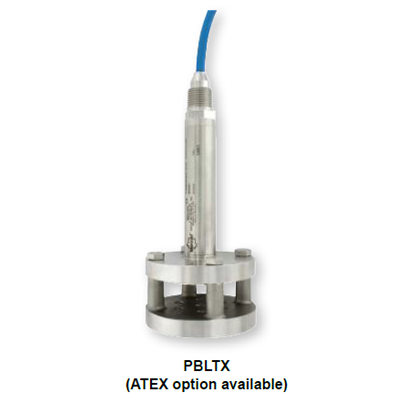

Bild 2
Vorteile / Eigenschaften
- Schutzkorbdesign mit großer, nicht verstopfbarer 316 Edelstahlmembran
- Blitz- und Überspannungsschutz mit Doppelableitertechnik (nur PBLT2)
- Wartungsfreier Filter gegen Partikel und Tropfen
- UL-zugelassen, eigensicher bei PBLTX-Modellen (mit passender Barriere)
- 270 lb Zugfestigkeit, abgeschirmtes und belüftetes Kabel
- Flexible Montage mit NPT-Anschluss oder Hänge-Loop
- Kurze Lieferzeit (Standard 72 Stunden)
Typische Anwendungen
- Abwasser
- Schlammsenken, Klärer, Faulbehälter
- Alauntanks
- Chemikalienlagertanks
- Öltanks
- Kalkschlämme
- Sumpfanlagen
- Reservoirs
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Benetzte Materialien | Gehäuse: 316/316L Edelstahl; Kabel: Polyether-Polyurethan oder ETFE; Dichtungen: Fluorelastomer |
| Genauigkeit | ±0,25 % FS |
| Temperaturbereich | PBLT2: 0 bis 93 °C; PBLTX ETFE: -20 bis 80 °C; Polyurethan: -20 bis 65 °C |
| Kompensierter Temperaturbereich | PBLT2: 0 bis 82 °C; PBLTX: 0 bis 80 °C |
| Thermischer Effekt | ±0,02 % FS/°C |
| Druckgrenze | 2x FS |
| Versorgungsspannung | PBLT2: 13-30 VDC; PBLTX: 10-28 VDC |
| Ausgangssignal | 4-20 mA DC, 2-Leiter |
| Ansprechzeit | 50 ms |
| Max. Schleifenwiderstand | 900 Ohm |
| Elektrischer Anschluss | Kabelende mit offenen Leitungen |
| Montage | Hängeinstallation im Tank |
| Schutz | PBLT2: Blitz-/Überspannungsschutz; PBLTX: keine |
| Gewicht | 1,7 bis 2,0 kg |
| Zulassungen | PBLT2: CE, UKCA; PBLTX: CE, UKCA, cULus, ATEX |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-297 | Trockenmittel-Filter für Entlüftungsrohr, entfernt Feuchtigkeit und zeigt Sättigung an |
| A-625 | 316 Edelstahl-Kabelhänger zur Verwendung mit NPT-Option |
| MTL5541 | Galvanische Barriere |
| MTL7706 | Eigensichere Zener-Barriere |
