Serie FBLT
Eintauchbare Füllstandstransmitter mit flacher Spitze
Die FBLT-Füllstandstransmitter messen die Flüssigkeitshöhe über der Position im Tank relativ zum Atmosphärendruck. Sie besitzen ein piezoresistives Sensorelement, das in einem schmalen Gehäuse aus 316 Edelstahl mit PTFE-beschichteter, flacher Membran eingebaut ist - ideal für Schlamm und Schlämme.
Produktabbildungen
Bild 1

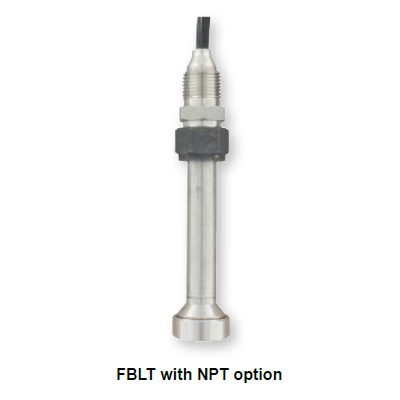

Bild 2
Vorteile / Eigenschaften
- Lange Lebensdauer dank nicht verstopfbarer, flacher PTFE-beschichteter Membran
- Wartungsfreier Filter verhindert das Eindringen von Partikeln und Tropfen
- Auswahl an Kabelmaterialien: Polyether-Polyurethan oder ETFE
- Blitz- und Überspannungsschutz mit Doppelableitertechnik
- Schmales Gehäuse passt in enge Installationen und Beruhigungsrohre
- Robuste FKM-Membran mit PTFE-Beschichtung für aggressive Medien
- Gelgefüllte Membrankammer verhindert Leckagen
- Flexible Montageoptionen: NPT-Anschluss oder Hänge-Loop
Typische Anwendungen
- Abwasser-Hebeanlagen
- Industrielle Schlämme
- Industrielle Sumpfanlagen
- Sickerwasser aus Deponien
- Reservoirs
- Schlammgruben
- Öltanks
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Benetzte Materialien | Gehäuse: 316 Edelstahl; Kabel: Polyether-Polyurethan oder ETFE; Membran: PTFE-beschichtetes FKM; Etikett: Polyethylen-Polyamid |
| Genauigkeit | ±0,25 % FS (10 ft w.c.: ±0,30 % FS) |
| Temperaturbereich | -20 bis 80 °C |
| Kompensierter Temperaturbereich | 0 bis 60 °C |
| Thermischer Effekt | ±0,0135 % FS/°C |
| Druckgrenze | 2x Messbereich |
| Versorgungsspannung | 10-33 VDC |
| Ausgangssignal | 4-20 mA DC, 2-Leiter |
| Ansprechzeit | < 50 ms |
| Max. Schleifenwiderstand | 1000 Ohm bei 30 VDC |
| Elektrischer Anschluss | Kabelende mit offenen Leitungen |
| Montage | Hängeinstallation unterhalb des Messpunktes |
| Elektrischer Schutz | Blitz-/Überspannungsschutz gemäß EN61000-4-5, Klasse 5 |
| Gewicht | Gehäuse: 0,136 kg; Kabel: 0,017 kg pro 30 cm |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-297 | Trockenmittel-Filter für Entlüftungsrohr, entfernt Feuchtigkeit und zeigt Sättigung an |
| A-625 | 316 Edelstahl-Kabelhänger zur Verwendung mit NPT-Option |
