Serie CRF2
Kapazitiver Füllstandstransmitter
Der kapazitive Füllstandstransmitter der Serie CRF2 bietet ein 2-Leiter-4-20 mA-Ausgangssignal zur Anzeige des Füllstands von Flüssigkeiten, Pulvern und Schüttgütern. Er misst die Kapazitätsänderung zwischen Sonde und Tankwand, die durch die Höhe des Mediums beeinflusst wird. Bei nichtmetallischen Tanks oder unpassender Wandgeometrie ist eine Erdungsreferenz erforderlich.
Produktabbildungen
Standardansicht

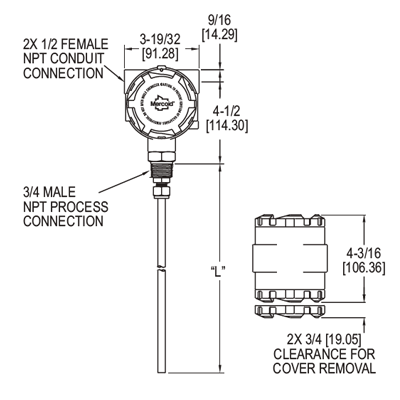

Abmessungen
Vorteile / Eigenschaften
- Impulse-RF-Admittanzmessung für hohe Genauigkeit und Stabilität
- Ausführung mit starrer oder flexibler Sonde, je nach Anwendung
- Einfache Tasterkalibrierung von Null- und Endpunkt
- Kundenspezifische Längen für jede Anwendung
- FEP-ummantelte Sonde ideal für korrosive Medien
- Unempfindlich gegen externe HF-Störquellen wie Funkgeräte und Handys
Typische Anwendungen
- Zellstoff- und Papierverarbeitung
- Lebensmittel- und Getränkeindustrie
- Kunststoffverarbeitung
Technische Daten
| Messmedien | Flüssigkeiten, Pulver und Schüttgüter |
|---|---|
| Benetzte Materialien | Standard: FEP, 316 Edelstahl; Optionen: PVC, Flanschmaterial nach Auswahl |
| Messbereich | 0 bis 2000 pF |
| Empfindlichkeit | 0,15 pF |
| Min. Messspanne | 8 pF |
| Genauigkeit | ±0,5 pF oder ±0,25 % vom Messbereich |
| Wiederholbarkeit | ±0,25 pF oder ±0,1 % vom Messbereich |
| Temperaturbereich | Umgebung: -40 bis 85 °C; Medium: -40 bis 121 °C |
| Druckgrenze | 6,9 bar |
| Versorgungsspannung | 12-35 VDC |
| Ausgangssignal | 4-20 mA oder 20-4 mA, 2-Leiter |
| Ansprechzeit | 0,5 s |
| Elektrischer Anschluss | Schraubklemme |
| Prozessanschluss | Standard: 3/4" NPT m; Optionen: siehe Modellübersicht |
| Schutzart | NEMA 4X (IP66) |
| Gewicht | 3,6 lb (1,63 kg) bei 6'-Stabversion |
