Serie CLT
Kontinuierlicher Füllstandstransmitter
Der kontinuierliche Füllstandstransmitter der Serie CLT bietet eine Echtzeit-Tankstandanzeige mit individuell konfigurierbarer Ausführung. Modelle sind mit 4-20 mA- oder proportionalem Spannungsausgang erhältlich, wahlweise mit Schaft und Schwimmern aus 316 Edelstahl oder Buna-N und in Längen bis zu 183 cm verfügbar.
Produktabbildungen
Standardansicht

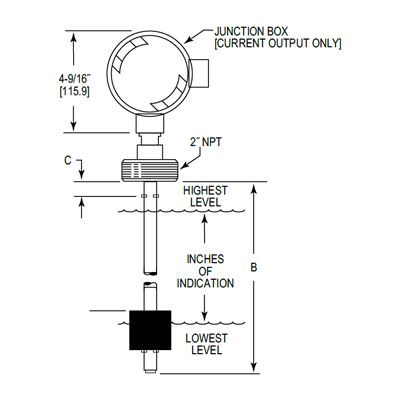

Abmessungen
Vorteile / Eigenschaften
- Kundenspezifische Schaftlänge, Schaltpunkte, Abstand zwischen Schwimmern und Kabellänge
- Ausgang als 4-20 mA oder proportionale Spannung
- Schwimmer und Schaft aus 316 Edelstahl oder Buna-N
- Hohe Druckfestigkeit bis 21 bar (je nach Schwimmermaterial)
- Montage vertikal ±20°
Typische Anwendungen
- Allgemeine Füllstandsüberwachung
- Anwendungen mit niedriger Dichte
- Gas- und Ölindustrie
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Auflösung | 6,35 mm |
| Temperaturbereich | Buna-N: 82 °C (Wasser), -40 bis 110 °C (Öl); Edelstahl: -40 bis 110 °C |
| Druckgrenze | Buna-N: 10 bar; Edelstahl: 21 bar |
| Versorgungsspannung | Spannungsausgang: 10-30 VDC; 4-20 mA: 10-40 VDC |
| Max. Schleifenwiderstand | 1,4 kΩ |
| Elektrischer Anschluss | Spannungsausgang: 61 cm freie Kabelenden; 4-20 mA: Klemmenkasten (NEMA 4) |
| Montage | Vertikal ±20° |
