Serie ULT
Ultraschall-Füllstandstransmitter
Der Ultraschall-Füllstandstransmitter der Serie ULT bietet eine berührungslose Messung von Flüssigkeitsfüllständen in einem explosionsgeschützten Gehäuse. Mit einem PVDF-Sensor und 4-20 mA-Ausgang kann er Füllstände bis zu 10 m messen. Die integrierte Mapping-Software begrenzt die effektive Messfläche auf eine Spalte von nur 76,2 mm Durchmesser, wodurch Einbauten wie Leitern oder Rohre außerhalb dieser Zone ignoriert werden.
Produktabbildungen
Standardansicht

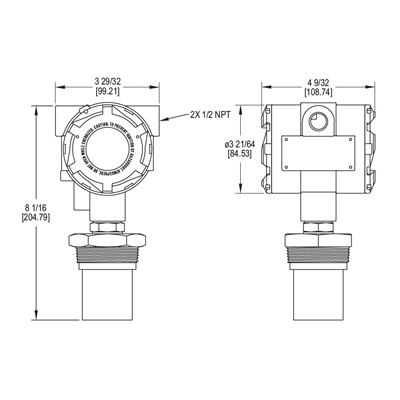

Abmessungen
Vorteile / Eigenschaften
- Zuverlässige, genaue und berührungslose Füllstandsmessung
- Keine beweglichen Teile - kein Verschleiß oder Verklemmen
- Mapping-Software reduziert Störeinflüsse durch Einbauten
- FM-zertifiziertes explosionsgeschütztes Gehäuse
- Einfache Programmierung über 6-stelliges LCD und Menüführung
- Variable Kalibrierung per Eingabe der Tankma oder durch Füll-/Entleerung
- Fail-Safe-Ausgangsoptionen und Diagnostikfunktionen
Typische Anwendungen
- Wasser- und Abwasseraufbereitung
- Zellstoff- und Papierverarbeitung
- Chemische Industrie
- Lebensmittel- und Getränkeproduktion
Technische Daten
| Messmedien | Kompatible Flüssigkeiten (nicht für Pulver oder Schüttgüter) |
|---|---|
| Benetzte Materialien | Sensor: PVDF; Prozessanschluss: 303 Edelstahl; O-Ring: Fluorelastomer |
| Messbereiche | 7,5 m oder 10 m |
| Genauigkeit | ±0,2 % FS |
| Auflösung | 2 mm |
| Blindzone | < 20 cm |
| Strahlbreite | 76,2 mm Durchmesser |
| Temperaturbereich | Umgebung: -40 bis 60 °C; Medium: -20 bis 60 °C |
| Druckgrenze | 2 bar bis 25 °C, degressiv bei höherer Temperatur |
| Versorgungsspannung | 18-28 VDC, 2-Leiter |
| Ausgangssignal | 4-20 mA oder 20-4 mA |
| Max. Schleifenwiderstand | 250 Ohm bei 24 VDC |
| Prozessanschluss | 2" NPT m oder optional BSPT |
| Schutzart | NEMA 4X (IP66), explosionsgeschützt nach Class I, Div. 1 |
| Gewicht | 1,8 kg |
| Zulassungen | CE, FM |
