Serie ULSS, ULSM & ULSL
Ultraschall-Füllstandssensoren für Kurz-, Mittel- und Langstreckenanwendungen
Die Ultraschall-Füllstandssensoren der Serien ULSS, ULSM und ULSL bieten eine berührungslose, kontinuierliche Messung von Flüssigkeitsfüllständen für unterschiedliche Messbereiche: ULSS (1,2 m), ULSM (3 m) und ULSL (5,5 m). Durch die automatische Temperaturkompensation und Mapping-Software werden zuverlässige und genaue Messungen gewährleistet - selbst in anspruchsvollen Umgebungen.
Produktabbildungen
Bild 1

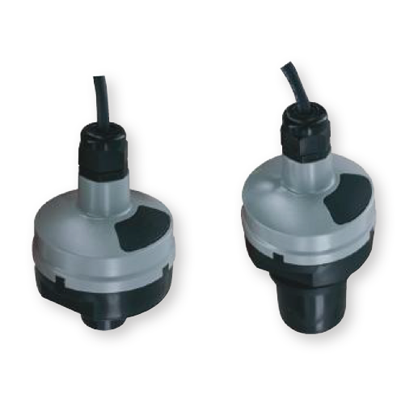

Bild 2
Vorteile / Eigenschaften
- Berührungslose Messung ohne bewegliche Teile - kein Verschleiß oder Verklemmen
- Mapping-Software reduziert Störeinflüsse durch Einbauten
- Programmierbare Relaisausgänge für Steuerungsanwendungen
- Automatische Temperaturkompensation
- NEMA 6P (IP68) Gehäuse für hohe Beständigkeit
- Fail-Safe-Logik einfach per Software konfigurierbar
Typische Anwendungen
- Wasser- und Abwasserbehandlung
- Zellstoff- und Papierindustrie
- Prozess- und Sammeltanks
- Chemische Industrie
- Lebensmittel- und Getränkeproduktion
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Benetzte Materialien | Sensor: PVDF; O-Ring: FKM |
| Messbereiche | ULSS: 1,2 m; ULSM: 3 m; ULSL: 5,5 m |
| Genauigkeit | ULSS: 3 mm; ULSM/ULSL: ±0,2 % vom Bereich |
| Auflösung | ULSS: 0,5 mm; ULSM: 1 mm; ULSL: 2 mm |
| Blindzone | ULSS: 5 cm; ULSM: 10 cm; ULSL: 20 cm |
| Strahlbreite | ULSS/ULSM: 5 cm; ULSL: 7,62 cm |
| Temperaturbereich | Medium: -7 bis 60 °C; Umgebung: -35 bis 60 °C |
| Druckgrenze | 2 bar |
| Versorgungsspannung | 12-28 VDC |
| Ausgangssignal | 4-20 mA, 2-Leiter, invertierbar |
| Relaisausgänge | 4x SPST, 1 A bei 28 VDC |
| Schutzart | NEMA 6P (IP68) |
| Prozessanschluss | 1" NPT (ULSS/ULSM), 2" NPT (ULSL) |
| Gewicht | 0,45 kg |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| ULS-ACC-121 | 2" x 1" NPT Reduziermuffe, PVC (sch. 40) |
| ULS-ACC-122 | 2" x 1" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-131 | 3" x 2" NPT Reduziermuffe, PVC (sch. 40) |
| ULS-ACC-132 | 3" x 2" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-142 | 4" x 2" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-221 | 2" socket x 1" NPT Reduziermuffe, PVC (sch. 40) |
| ULS-ACC-222 | 2" socket x 1" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-231 | 3" socket x 2" NPT Reduziermuffe, PVC (sch. 40) |
| ULS-ACC-232 | 3" socket x 2" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-241 | 4" socket x 2" NPT Reduziermuffe, PVC (sch. 40) |
| ULS-ACC-242 | 4" socket x 2" NPT Reduziermuffe, PVC (sch. 80) |
| ULS-ACC-510 | 1" NPT Polypropylen-Seitenhalterung |
| ULS-ACC-520 | 2" NPT Polypropylen-Seitenhalterung |
| ULS-ACC-USB | USB-Adapter für Kalibrierung |
