Serie MPC
Pumpenwächter mit integrierter Steuerung für eine oder zwei Pumpen
Der Pumpenwächter der Serie MPC ist ein vielseitiger Füllstandsregler im 1/4 DIN-Format, der für den Einsatz mit nahezu jedem Füllstandstransmitter geeignet ist. Er zeigt den aktuellen Füllstand und den Hauptschaltpunkt an und verfügt über eine programmierbare Schaltdifferenz für das Ein-/Ausschalten von einer oder zwei Pumpen, Ventilen oder anderen Geräten über zwei SPDT-Relais.
Produktabbildungen
Standardansicht

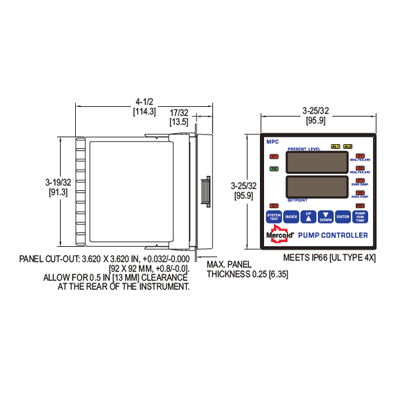

Abmessungen
Vorteile / Eigenschaften
- Automatische Pumpenalternierung zur Reduzierung des Pumpenverschleißes
- Übertemperatur- und Dichtungsfehlererkennung mit Alarmfunktion
- Verzögerungsoptionen zum Verhindern gleichzeitiger Pumpenstarts
- Netzausfallverzögerung zur Reduzierung hoher Anlaufströme
- Simulationseingang zur Funktionsprüfung
- Benutzerfreundliches Menü für einfache Programmierung
Typische Anwendungen
- Wasser- und Abwasserbehandlung
- Schlammsümpfe, Klärbecken, Faulbehälter
- Chemikalien- und Öltanks
- Reservoire
Technische Daten
| Eingänge | 4(0)-20 mA DC oder 2(0)-10 VDC wählbar |
|---|---|
| Eingangsimpedanz | Strom: 10 Ω; Spannung: 100 kΩ |
| Ausgänge | Steuerrelais: SPDT, 10 A @ 240 VAC; Alarmrelais: SPST, 3 A @ 240 VAC |
| Ausgangssignal | 4-20 mA-Prozesssignalweitergabe |
| Versorgung | 100-240 VAC, 50-400 Hz oder 132-240 VDC |
| Schutzart | NEMA 4X (IP66) Frontpanel |
| Leistungsaufnahme | 7,5 VA max. |
| Genauigkeit | ±0,25 % vom Messbereich ±1 Digit |
| Anzeige | Zwei 4-stellige 7-Segment-LEDs, 0,56 Zoll hoch |
| Betriebstemperatur | -10 bis 55 °C |
| Kommunikation | Optional RS-232 oder RS-485 Modbus® RTU |
| Gewicht | 454 g |
| Zulassungen | cULus |
Zubehör
| Modell | Beschreibung |
|---|---|
| -232 | RS-232 Modbus® RTU-Schnittstelle |
| -485 | RS-485 Modbus® RTU-Schnittstelle |
| -RV | 2-20 VDC Spannungsausgangsweitergabe |
| Wetterschutzgehäuse | NEMA 4X (IP66) Gehäuse |
