Serie MPC JR
Pumpenwächter mit integrierter Steuerung für eine oder zwei Pumpen
Der Pumpenwächter der Serie MPC JR ist ein vielseitiger Füllstandsregler im 1/4 DIN-Format, der für den Einsatz mit nahezu jedem Füllstandstransmitter geeignet ist. Er zeigt den aktuellen Füllstand und den Hauptschaltpunkt an und verfügt über eine programmierbare Schaltdifferenz für das Ein-/Ausschalten von einer oder zwei Pumpen, Ventilen oder anderen Geräten über zwei SPDT-Relais.
Produktabbildungen
Standardansicht

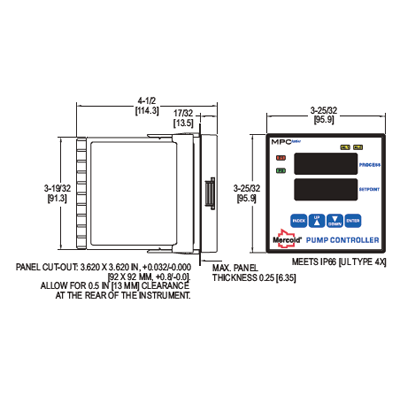

Abmessungen
Vorteile / Eigenschaften
- Automatische Pumpenalternierung zur Reduzierung des Pumpenverschleißes
- Integrierte 24 VDC Stromversorgung für den Transmitter
- Sicherheitsverriegelung der Programmierung und/oder Sollwerte wählbar
- Optionale Prozesssignalweitergabe als Strom- (4-20 mA) oder Spannungssignal (2-10 VDC)
- Analogausgang bei Pumpenbetrieb zur Aktivierung separater Betriebsstundenzähler
Typische Anwendungen
- Wasser- und Abwasserbehandlung
- Schlammsümpfe, Klärbecken, Faulbehälter
- Chemikalien- und Öltanks
- Reservoire
Technische Daten
| Eingänge | 4(0)-20 mA DC oder 2(0)-10 VDC wählbar |
|---|---|
| Eingangsimpedanz | Strom: 10 Ω; Spannung: 5 kΩ |
| Ausgänge | Steuerrelais: SPDT, 10 A @ 240 VAC; Alarmrelais: SPST, 3 A @ 240 VAC; weitere Ausgänge: 15 VDC @ 20 mA |
| Steuerart | Ein/Aus, reversierend (Abpumpen) oder direkt (BefÖllen) |
| Versorgung | 100-240 VAC (+10/-15 %), 50-400 Hz, 1-phasig; 132-240 VDC (+10/-15 %) |
| Leistungsaufnahme | 7,5 VA max. |
| Genauigkeit | ±0,25 % vom Messbereich ±1 Digit |
| Anzeige | Zwei 4-stellige 7-Segment-LEDs, 0,56 Zoll hoch |
| Betriebstemperatur | -10 bis 55 °C |
| Kommunikation | Optional RS-232 oder RS-485 Modbus® RTU |
| Frontschutz | UL Type 4X (IP66) |
| Loop-Stromversorgung | 24 VDC @ 50 mA, geregelt |
| Gewicht | 454 g |
| Zulassungen | cULus |
Zubehör
| Modell | Beschreibung |
|---|---|
| -232 | RS-232 Modbus® RTU-Schnittstelle |
| -485 | RS-485 Modbus® RTU-Schnittstelle |
| -RC | Retransmission des Eingangs, 4-20 mA |
| -RV | Retransmission des Eingangs, 0-10 VDC |
| Wetterschutzgehäuse | NEMA 4X (IP66) Gehäuse |
