Serie SPPM2
Grafisches Prozesskontroll-Panel mit 4,3"-Touchscreen
Das Prozesskontroll-Panel der Serie SPPM2 ist ein konfigurierbares, vollfarbiges 4,3" (109 mm) Touchscreen-Display, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Mit der kostenlosen, Windows®-basierten Software Interface Panel Design Studio können Benutzer das Display mit Tasten, Schaltern sowie analogen und digitalen Skalen individuell gestalten. Ein optional erhältliches Entwicklungskit enthält eine Entwicklungsplatine mit Tasten, Drehreglern, LEDs und Schraubklemmen zur Prüfung aller Ein- und Ausgänge.
Produktabbildungen
Standardansicht

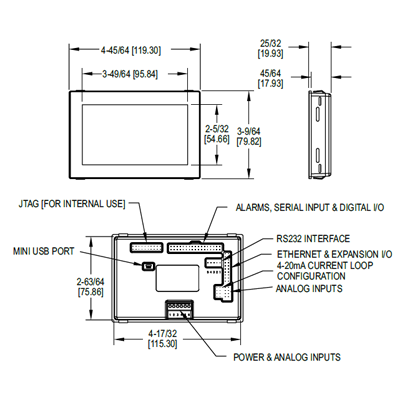

Abmessungen
Vorteile / Eigenschaften
- Großes 4,3"-Touchscreen-Display, betrieben über USB oder 5-30 VDC
- Kostenlose Designsoftware für schnelles, individuelles Interface-Layout
- Unterstützt bis zu 4 analoge Eingänge, 8 digitale I/Os, 4 PWM-Ausgänge und 2 Open-Collector-Alarm-Ausgänge
Anwendungen
- Pumpensteuerung in Hebestationen
- Raumklimamonitoring
- Kühl- und Gefrierraumsteuerung
Technische Daten
| Eingänge | Mini-USB, 6-polige Schraubklemme (analog), 4 x ±40 V oder 4-20 mA, 8 x digital I/O |
|---|---|
| Ausgänge | 4 x PWM, 2 x Alarme (Open Collector) |
| Genauigkeit | ±0,05% ±0,1 mV (typ.) |
| Auflösung | 0,04 mV (max) oder 4 Dezimalstellen |
| Stromversorgung | USB-Port oder 5-30 VDC |
| Stromaufnahme | 400 mA bei 5 VDC |
| Display | 4,3" TFT-LCD, 262k Farben |
| Display-Auflösung | 480 x 272 Pixel |
| Abtastrate | 10 Messungen/s |
| Temperaturbereich | 0 bis 40 °C |
| Aufwärmzeit | 15 s |
| Montage | Panelmontage |
| Elektrischer Anschluss | Mehrpol-DIL, 1 x Mini-USB, 1 x RS232 |
| Software | Windows® 7, 8, 10 |
| Gewicht | 181 g |
| Zulassungen | CE |
Modelle
| Modell | Beschreibung |
|---|---|
| SPPM2-43 | 4,3" Interface-Panel |
| SPPM2-43-D | 4,3" Interface-Panel mit Entwicklungskit |
