Serie DPMA / DPMW / DPMP / DPML
LCD-Digitalanzeigen für Prozesskontrolle
Die Serie DPMA, DPMW, DPMP & DPML umfasst LCD-Digitalanzeigen mit 3-1/2 oder 4-1/2 Stellen und wählbaren Ingenieureinheiten. Sie sind für den Schalttafeleinbau konzipiert und bieten eine einfache Ablesbarkeit. Die Modelle unterstützen Eingangssignale von 4-20 mA, 0-200 mVDC, 0-5 VDC oder 0-10 VDC und verfügen über ein 24 VDC-Display mit farbigen Segmenten.
Produktabbildungen
Bild 1

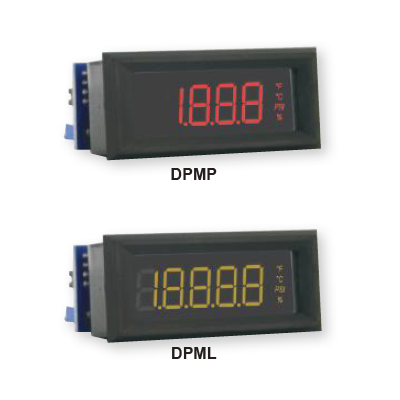

Bild 2
Vorteile / Eigenschaften
- 3-1/2 oder 4-1/2 Stellen mit 0,45" oder 1" hohen Segmenten
- Farbauswahl: Schwarz, Rot, Amber, Grün, Blau
- Einfacher Einbau durch Schnapp- oder Fensterbefestigung
- Wählbare Dezimalpunkte und Ingenieureinheiten
Anwendungen
- Anzeige von Prozesswerten aus Druck-, Feuchte-, Temperatur-, Spannungs-, Strom- oder Leistungsmessumformern
Technische Daten
| Eingang | 4-20 mA, 0-200 mVDC, 0-5 VDC, 0-10 VDC |
|---|---|
| Eingangsimpedanz | 300 O (mA), 390 O (V) |
| Genauigkeit | DPMA: ±(0,05% FS + 1 Count); DPMW/P/L: ±(0,1% FS + 2 Counts) |
| Stromversorgung | Messschleife oder 12/24 VDC |
| Display | 3-1/2 oder 4-1/2 Stellen, 7 Segmente |
| Dezimalpunkte | 3 oder 4 Positionen, wählbar |
| Polarität | Automatisch, "-" angezeigt |
| Betriebstemperatur | 0 bis 50 °C |
| Montage | Schnapp- oder Fensterbefestigung |
| Anschluss | Schraubklemmen |
| Gewicht | DPMA: 113 g; DPMW/P/L: 57 g |
Zubehör
| Modell | Beschreibung |
|---|---|
| DPM-12P | Netzteil 120 VAC auf 12 VDC geregelt |
| DPM-24P | Netzteil 120 VAC auf 24 VDC geregelt |
