Serie DPMX
Extra großes digitales Prozesskontroll-Panel
Das Prozesskontroll-Panel der Serie DPMX ist ein extra großes digitales Anzeigegerät mit einer 3-1/2-stelligen LED-Anzeige und einer Segmenthöhe von 2,3" (58 mm). Dank der großen, hellen Segmente kann die Anzeige auch aus größerer Entfernung oder in dunklen Umgebungen gut abgelesen werden. Die Geräte verfügen über eine universelle Stromversorgung und benutzerwählbare Prozesseingänge.
Produktabbildungen
Standardansicht

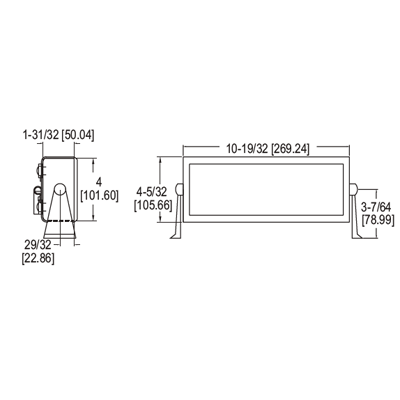

Abmessungen
Vorteile / Eigenschaften
- Extra große LED-Segmente für optimale Ablesbarkeit
- Verfügbar in den Farben Rot, Grün oder Blau
- Universelle Stromversorgung
- Benutzerwählbare Spannungs- und Stromeingänge
- Robustes Metallgehäuse mit verstellbarer Halterung
Anwendungen
- Anzeige von Prozesswerten verschiedenster Messumformer
Technische Daten
| Eingänge | Feste Spannung: ±200 mVDC, ±2 VDC, ±20 VDC; Einstellbare Spannung: 200 mVDC, 5 VDC, 10 VDC; Einstellbarer Strom: 0(4)-20 mA DC |
|---|---|
| Eingangsimpedanz | Feste Spannung: >1 MΩ (>10 MΩ bei 200 mV-Bereich); Einstellbare Spannung: 392 kΩ; Einstellbarer Strom: 300 Ω nominal |
| Genauigkeit | ±(1% FS + 1 Count) |
| Stromversorgung | 90-250 VAC @ 12 VA oder 10,5-30 VAC/VDC @ 6 VA (modellabhängig) |
| Display | 3-1/2 Stellen, 2,3" hoch, 7-Segment-LED |
| Abtastrate | 3 Messungen pro Sekunde |
| Betriebstemperatur | -10 bis 50 °C |
| Lagerbereich | -40 bis 75 °C |
| Aufwärmzeit | 10 Minuten |
| Montage | 180°-Kardangelenk mit 30°-Rastungen oder Frontplattenmontage |
Modelle
| Modell | Farbe | Stromversorgung |
|---|---|---|
| DPMX-1 | Blau | 90-250 VAC |
| DPMX-2 | Grün | 90-250 VAC |
| DPMX-3 | Rot | 90-250 VAC |
| DPMX-1-LV | Blau | 10,5-30 VAC/VDC |
| DPMX-2-LV | Grün | 10,5-30 VAC/VDC |
| DPMX-3-LV | Rot | 10,5-30 VAC/VDC |
