Serie LCI132
Kompaktes Prozesskontroll-Panel
Das Prozesskontroll-Panel der Serie LCI132 bietet Flexibilität und ein gutes Preis-Leistungs-Verhältnis in einem kompakten 1/32 DIN Gehäuse. Die geringe Einbautiefe von nur 70 mm erlaubt die Installation in flachen Schalttafeln mit ausreichend Platz.
Produktabbildungen
Bild 1

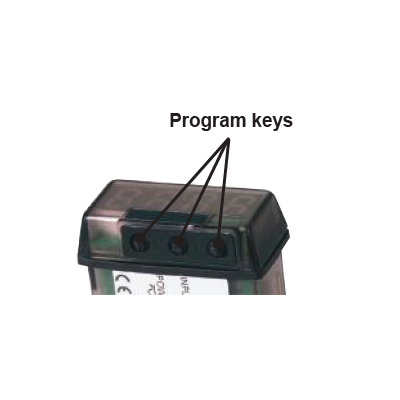

Bild 2
Vorteile / Eigenschaften
- Passt in 1/32 DIN Schalttafelausschnitte
- IP65 (NEMA 4X) Frontgehäuse
- Voll programmierbar
- Unterstützt verschiedene Spannungs- und Stromeingänge
Anwendungen
- Anzeige von Prozesswerten verschiedenster Messumformer
Technische Daten
| Messbereiche | Spannung (DC): ±200 V, ±20 V, ±10 V; Strom (DC): ±100 mV, ±20 mA (modellabhängig) |
|---|---|
| Auflösung | Spannung (DC): 0,1 V, 0,01 V, 1 mV; Strom (DC): 0,1 mV, 0,01 mA |
| Eingangsimpedanz | Spannung: 1 MΩ, mV: 100 MΩ, mA: 12,1 Ω |
| Genauigkeit | ±(0,2% vom Messwert + 3 Digit) je nach Bereich |
| Temperaturkoeffizient | 100 PPM/°C |
| Aufwärmzeit | 5 Minuten |
| Stromversorgung | 85-265 VAC oder 21-53 VAC (modellabhängig) |
| Anzeige | 4 rote Ziffern, 10 mm hoch |
| Abtastrate | 4 Messungen pro Sekunde |
| Betriebstemperatur | -10 bis 60 °C |
| Lagerbereich | -25 bis 85 °C |
| Schutzart | NEMA 4X (IP66) Front |
