Serie APM, MPM & PPM
Dual-Line konfigurierbare Prozesskontroll-Panelmeter
Die 1/8 DIN digitalen Panelmeter der Serien APM, MPM und PPM akzeptieren Signale von verschiedenen Transmittern und Durchflussmessern und zeigen diese auf einem sechsstelligem Dual-Line-Display in Engineering-Einheiten an. Sie versorgen zudem das Feldgerät mit Strom und verfügen über eine NEMA 4X Frontplatte. Die kostenlose, USB-basierte Programmiersoftware ist bereits auf dem Gerät vorhanden. Optional sind bis zu vier Relais und ein 4–20 mA Ausgang erhältlich.
Produktabbildungen
Standardansicht

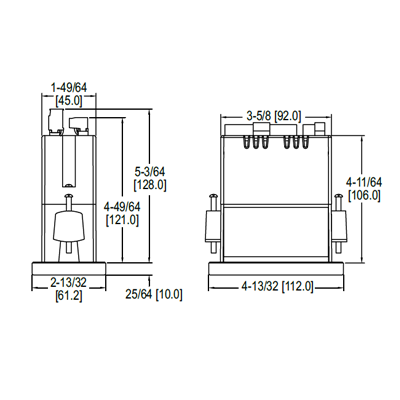

Abmessungen
Vorteile / Eigenschaften
- NEMA 4X / IP65 Frontplatte
- Versorgt den angeschlossenen Transmitter oder Durchflussmesser
- Dual-Line 6-stelliges Display
- Kostenlose USB-basierte Programmiersoftware
- Anzeige von Rate und Total gleichzeitig
- Optional zwei oder vier Relais und isolierter 4–20 mA Ausgang
Anwendungen
- Füllstandsüberwachung
- Pumpensteuerung
- Durchflussratenanzeige
- Durchflussmengen-Gesamterfassung
- Überwachung offener Gerinne
- Prozesssteuerung
Technische Daten
| Eingang | APM & MPM: 0–20 mA, 4–20 mA, 0–5 V oder ±10 V; PPM: Feldwählbar: Puls- oder Rechtecksignal 0–5 V, 0–12 V oder 0–24 V @ 30 kHz; TTL; Open Collector 4,7 kΩ Pull-up auf 5 V @ 30 kHz; NPN oder PNP Transistor, Schaltkontakt 4,7 kΩ Pull-up auf 5 V @ 40 Hz |
|---|---|
| Eingangsimpedanz | 50–100 Ω |
| Genauigkeit | ±0,03% des kalibrierten Bereichs ±1 Count |
| Anzeige | Rote LED, Dual-Line, 6-stellig, 0,60" und 0,46" |
| Transmitter-/Flowmeter-Versorgung | 85–265 VAC Modelle: 200 mA @ 24 VDC; 12–24 VDC Modelle: 100 mA @ 24 VDC; Zweite Versorgung bei 4–20 mA Ausgangsmodellen: 40 mA @ 24 VDC |
| Versorgungsspannung | 85–265 VAC 50/60 Hz, 90–265 VDC, max. 20 W oder 12–24 VDC ±10%, max. 15 W |
| Temperaturbereich | Betrieb: -40 bis 65 °C; Lagerung: -40 bis 85 °C |
| Frontplatte | NEMA 4X, IP65 |
| Ausgangssignal (Option) | Isolierter 4–20 mA Ausgang |
| Schaltleistung (Option) | 2 oder 4 SPDT (Form C) intern und/oder 4 SPST (Form A) extern; 3 A @ 30 VDC und 125/250 VAC (ohmsche Last) |
| Zeitverzögerung | 0 bis 999,9 s Ein- und Ausschaltverzögerung; programmierbar pro Relais |
| Gewicht | ca. 269 g |
| Normen | CE, UL |
| Programmiersoftware | Kostenlos, USB-basiert, bereits im Gerät integriert |
Zubehör
| Modell | Beschreibung |
|---|---|
| PMA-01 | RS-232 Schnittstellenadapter |
| PMA-03 | RS-422/485 Schnittstellenadapter |
| PMA-04 | RS-232 zu RS-422/485 isolierter Konverter |
| PMA-05 | RS-232 zu RS-422/485 nicht isolierter Konverter |
| PMA-06 | USB zu RS-232 nicht isolierter Konverter |
| PMA-07 | USB zu RS-422/485 isolierter Konverter |
| PMA-08 | USB zu RS-422/485 nicht isolierter Konverter |
| PMA-09 | Snubber |
| PMA-10 | DIN-Hutschienenmontagesatz für zwei Module |
| PMA-11 | 4 Relais Erweiterungsmodul |
| PMA-12 | 4 digitale Eingänge und 4 digitale Ausgänge Modul |
