Serie SC1
Prozess- / Temperatur-Alarmschaltermodul
Das Prozess- / Temperatur-Alarmschaltermodul der Serie SC1 ist ein On-Off- oder Grenzwertschalter mit wählbarem Prozesssignal. Jedes Gerät verfügt über zwei Form-C (SPDT) Relais, die entweder unabhängig betrieben oder logisch verbunden werden können, um als DPDT-Ausgang zu arbeiten.
Produktabbildungen
Standardansicht

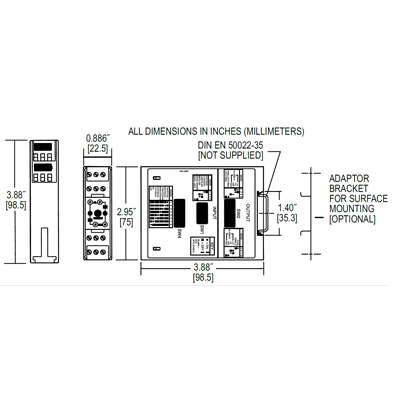

Abmessungen
Vorteile / Eigenschaften
- Akzeptiert Strom-, Spannungs-, Thermoelement- oder RTD-Eingänge
- Montage auf Standard-35-mm-DIN-Schiene
- Zweifarbige LED-Anzeige für den Status jedes Ausgangsrelais
- Programmierbarer Eingangstyp, Messbereich, Ausgangsaktion und Ausgangstyp
Anwendungen
- Eigenständige CO-Überwachung in Parkhäusern
- Industrielle Prozessausrüstung
Technische Daten
| Eingang | Siehe Modelltabelle |
|---|---|
| Versorgungsspannung | SC-Modelle: 85-265 VDC/VAC, 50-400 Hz; SCL-Modelle: 12-24 VDC/VAC, 50-400 Hz |
| Isolation | 1500 V RMS zwischen Ausgängen, Eingang und Versorgung |
| Schaltpunkte | 0 bis 100% des Bereichs einstellbar |
| Hysterese | 0,25% bis 100% des Bereichs einstellbar |
| Drift | ±0,02%/ °C typisch; ±0,05%/ °C max. |
| Temperaturbereich | Betrieb: 0 bis 55 °C; Lagerung: -40 bis 80 °C |
| Relaisausgang | Form C, SPDT, 5 A @ 250 VAC, ohmsche Last |
| LED-Anzeige | Rot = Relais an, grün = Relais aus |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-360 | Aluminium-DIN-Schiene, 1 m |
