Serie 9
Elektromechanische Relais
Die elektromechanischen Relais der Serie 9 sind kompakt, mit Klasse-F-Isolierung für eine maximale Spulentemperatur von 155 °C, Schnellanschlussklemmen für eine einfache Verdrahtung und zur Montage an Paneelen geeignet. Die Relais sind stoß- und vibrationsfest konstruiert.
Produktabbildungen
Bild 1

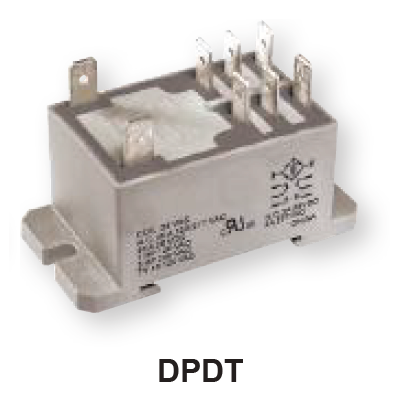

Bild 2
Vorteile / Eigenschaften
- Einfache Installation mit Schnellanschlussklemmen
- Panelmontage
- Zuverlässige, stoß- und vibrationsfeste Konstruktion
Anwendungen
- Motorsteuerung
- Beleuchtungssteuerung
- Kühlkompressorsysteme
Technische Daten
| Betriebs- und Lastspannungsbereich | 12-277 VAC; 5-110 VDC |
|---|---|
| Elektrischer Anschluss | Schnellanschlusslaschen |
| Schaltfunktion | SPDT oder DPDT |
| Elektrische Belastung | SPDT: NO 30 A @ 240 VAC / 28 VDC; NC 10 A @ 240 VAC / 28 VDC; DPDT: 30 A @ 240 VAC, 20 A @ 28 VDC |
| Temperaturbereich | Lagerung: -40 bis 85 °C; Betrieb: -40 bis 55 °C |
| Spannungsverlust | 2,5 VA (VAC); 1 W (VDC) |
| Lebensdauer | 100.000 Schaltspiele elektrisch; 10.000.000 mechanisch |
| Gehäuse | Polyesterharz |
| Gewicht | SPDT: 45 g; DPDT: 85 g |
| Normen | CE, cULus (DPDT), cURus (SPDT) |
Zubehör
| Modell | Beschreibung |
|---|---|
| 16-9ADIN1 | DIN-Adapter |
| A-360 | Aluminium-DIN-Schiene, 1 m |
