Serie 781 & 782
Eiswürfel-Relais
Die Eiswürfel-Relais der Serien 781 & 782 sind voll ausgestattete Relais, die Lasten bis zu 15 A für AC- oder DC-Stromkreise schalten können. Sie verfügen über eine Fahnenstatusanzeige und eine LED-Statusleuchte, um den Schaltzustand anzuzeigen. Zur Unterscheidung zwischen AC- und DC-Modellen ist die "Push-to-Test"-Taste farbcodiert, und ein abnehmbarer Verriegelungshebel hält die Testtaste in Position.

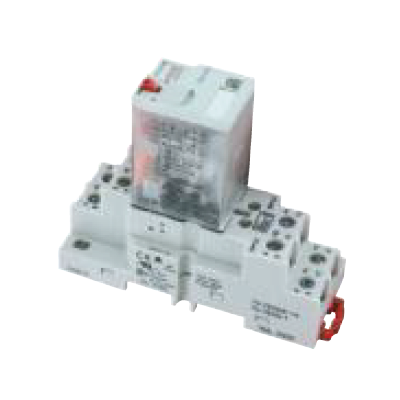

Produktabbildungen
Bild 1
Bild 2
Vorteile / Eigenschaften
- Transparentes Kunststoffgehäuse zur einfachen Sichtkontrolle
- Fahne und LED-Statusanzeigen zur visuellen Bestätigung des Relaiszustands
- Stecksockel-Montage für schnellen Austausch
Anwendungen
- Kühlkompressorsysteme
- HVAC-Motorsteuerungen
- Wasser-/Abwasserpumpensteuerung
Technische Daten
| Betriebs- und Lastspannungsbereich | 24-240 VAC; 24 VDC |
|---|---|
| Elektrischer Anschluss | Silberlegierung-Steckkontakte |
| Schaltfunktion | SPDT oder DPDT |
| Elektrische Belastung | Je nach Modell, siehe Modelltabelle |
| Temperaturbereich | Lagerung: -40 bis 85 °C; Betrieb: -40 bis 55 °C |
| Leistungsaufnahme | 781: 0,9 VA; 0,7 W; 782: 1,2 VA; 0,9 W |
| Lebensdauer | 100.000 Zyklen elektrisch; 10.000.000 Zyklen mechanisch |
| Gehäuse | Polycarbonat |
| Gewicht | 781: 29 g; 782: 36 g |
| Normen | CE, CSA, cULus, cURus |
Zubehör
| Modell | Beschreibung |
|---|---|
| 70-781D5-1A | Stecksockel für Serie 781 |
| 70-782D8-1A | Stecksockel für Serie 782 |
