Serie 783 & 784
Eiswürfel-Relais
Die Eiswürfel-Relais der Serien 783 & 784 sind voll ausgestattete Relais, die Lasten bis zu 15 A für AC- oder DC-Stromkreise schalten können. Sie verfügen über eine Fahnenstatusanzeige und eine LED-Statusleuchte zur Anzeige des Relaiszustands. Zur Unterscheidung zwischen AC- und DC-Ausführungen ist die Testtaste farbcodiert, und ein abnehmbarer Verriegelungshebel hält die Testtaste in Position.
Produktabbildungen
Bild 1

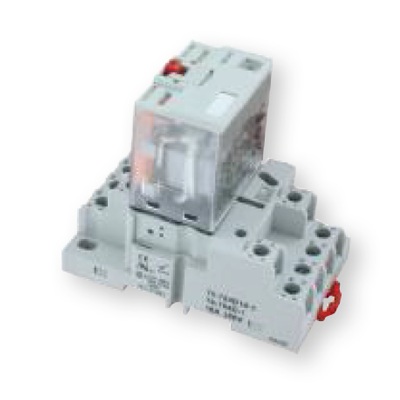

Bild 2
Vorteile / Eigenschaften
- Schnelle Installation und einfacher Austausch durch Sockelmontage
- Einfache Diagnose durch Fahnen- und LED-Statusanzeigen sowie farbcodierte Testtaste
Anwendungen
- Kühlkompressorsysteme
- HVAC-Motorsteuerungen
- Wasser-/Abwasserpumpensteuerung
Technische Daten
| Betriebs- und Lastspannungsbereich | 24–240 VAC; 24 VDC |
|---|---|
| Elektrischer Anschluss | Silberlegierung-Steckkontakte |
| Schaltfunktion | 3PDT oder 4PDT |
| Elektrische Belastung | 15 A @ 120 VAC 50/60 Hz; 12 A @ 277 VAC 50/60 Hz oder 28 VDC |
| Temperaturbereich | Lagerung: -40 bis 85 °C; Betrieb: -40 bis 55 °C |
| Leistungsaufnahme | 783: 1,5 VA; 1,4 W; 784: 1,5 VA; 1,5 W |
| Lebensdauer | 100.000 Zyklen elektrisch; 10.000.000 Zyklen mechanisch |
| Gehäuse | Kunststoff Polycarbonat |
| Gewicht | 783: 60 g; 784: 80 g |
| Normen | CE, CSA, cULus, cURus |
Zubehör
| Modell | Beschreibung |
|---|---|
| 70-784D14-1 | Stecksockel für Serie 784 |
| 70-ASMM-24 | Schutzmodul, MOV-Entstörung, 24 VAC/VDC |
| 70-ASMM-120 | Schutzmodul, MOV-Entstörung, 120 VAC/VDC |
| 70-ASMD-250 | Schutzmodul, Schutzdiode, 6 bis 250 VDC |
