Serie MCS
Miniatur-Stromschalter mit einstellbarem Schaltpunkt und LED-Anzeige
Die Miniatur-Stromschalter der Serie MCS eignen sich ideal zur Überwachung des Stromverbrauchs in Sicherungskästen und kleinen Schalttafeln. Beide Modelle verfügen über einen einstellbaren Schaltpunkt sowie eine LED-Anzeige, die sowohl die Stromversorgung des Geräts als auch den Schaltzustand signalisiert. Die Einstellung erfolgt komfortabel über ein Potentiometer neben den LEDs. Aufgrund der kompakten Bauweise sind die Geräte in Ausführungen mit festem Kern (solid core) oder ohne Kern (no core) erhältlich. Die kernlose Ausführung verfügt über Anschlussklemmen für Ströme bis zu 1 A, die direkt in das Gerät eingespeist werden können.
Produktabbildungen
Bild 1

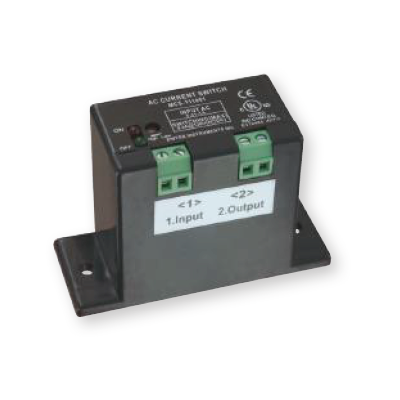

Bild 2
Vorteile / Eigenschaften
- Integrierte Montageflansch für schnelle Installation
- Kompakte Bauform für den Einsatz in beengten Räumen
- Einstellbarer Schaltpunkt über Potentiometer
- LED-Anzeige für Betriebsspannung und Schaltstatus
- Ausführungen mit festem Kern oder ohne Kern erhältlich
Typische Anwendungen
- Gebäudeleittechnik (BAS)
- HLK-Anlagen (HVAC)
Technische Daten
| Messbereich | MCS-111050: 0,5–50 A AC kontinuierlich MCS-111001: 0,01–1 A AC kontinuierlich |
|---|---|
| Ausgang | Potentialfreier N.O.-Kontakt, 0,3 A @ 130 V DC/AC |
| Versorgungsspannung | Keine erforderlich, selbstversorgt |
| Hysterese | 1% |
| Ansprechzeit | <200 ms |
| Betriebstemperatur | 0–50 °C |
| Umgebungsfeuchte | 10–95% r.F., nicht kondensierend |
| Gehäuseschutz | UL94 V-0 flammhemmend, Isolationsklasse 600 V |
| Gewicht | 14,5 g |
| Zulassungen | CE, cULus |
