Serie CCS
Stromschalter mit festem oder geteiltem Kern, LED-Anzeige und einstellbarem oder festem Schaltpunkt
Die Stromschalter der Serie CCS eignen sich ideal zur Überwachung des Betriebszustands von Lüftern, Pumpen und Motoren. Diese selbstversorgten Schalter können direkt an Kabeln oder Leitungen aufgehängt oder befestigt werden. Für bestehende Installationen lassen sich geteilte Kernausführungen montieren, ohne die Leitungen zu trennen. LED-Anzeigen bestätigen optisch, dass Strom durch den Kern fließt. Die Serie umfasst Modelle mit festem oder einstellbarem Schaltpunkt; bei einstellbaren Varianten erfolgt die Justierung über ein Potentiometer.
Produktabbildungen
Bild 1

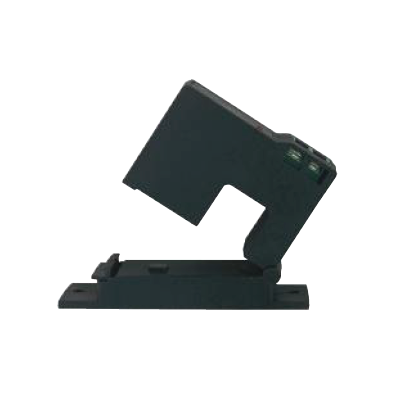

Bild 2
Vorteile / Eigenschaften
- Integrierte Montageflansch für schnelle Installation
- Ausführungen mit festem Kern oder geteiltem Kern verfügbar
- LED-Anzeige zur visuellen Bestätigung des Stromflusses
- Fester oder einstellbarer Schaltpunkt je nach Modell
Typische Anwendungen
- Nachweis von Installation oder Durchfluss
- Allgemeine Überwachungsaufgaben
- Beleuchtungs- und Heizkreise
- Förderanlagen
Technische Daten
| Messbereich | 0–200 A AC |
|---|---|
| Max. Schaltleistung | Trocken-Kontakt-Modelle: 0,3 A @ 135 VAC/DC Nicht-Trocken-Kontakt-Modelle: 1 A @ 240 VAC |
| Versorgungsspannung | Keine erforderlich, selbstversorgt |
| Betriebstemperatur | -30–70 °C |
| Umgebungsfeuchte | 0–95%, nicht kondensierend |
| Isolationsspannung | 2000 V |
| Frequenzbereich | 40–400 Hz |
| Gehäuseschutz | UL94 V-0 flammhemmend, ABS-Gehäuse |
| Zulassungen | CE, cULus |
