Serie CCT40/50
Stromwandler mit festem oder geteiltem Kern und wählbarem Messbereich
Die Stromwandler der Serie CCT40/50 sind eine kostengünstige Lösung zur Leistungs-messung und zur Überwachung des Betriebs von Lüftern, Pumpen oder anderen Geräten. Bei bestehenden Installationen können geteilte Kernausführungen montiert werden, ohne die Leitungen zu trennen. Jedes Modell verfügt über drei per Jumper wählbare Messbereiche und die Wahl zwischen drei verschiedenen Ausgangssignalen.
Produktabbildungen
Bild 1

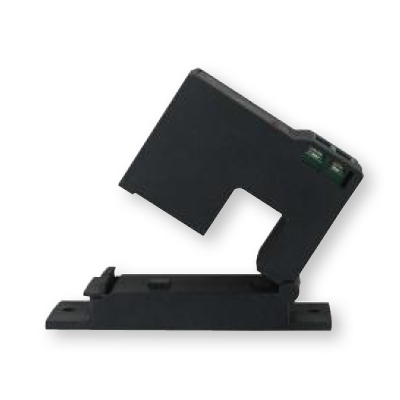

Bild 2
Vorteile / Eigenschaften
- Integrierte Montageflansch für schnelle Installation
- Ausführungen mit festem oder geteiltem Kern verfügbar
- Drei wählbare Messbereiche per Jumper
- Verschiedene Ausgangssignale verfügbar: 0-5 V, 0-10 V oder 4-20 mA
Typische Anwendungen
- Gebäudeleittechnik (BAS)
- HLK-Anlagen (HVAC)
Technische Daten
| Messbereich | Je nach Modell wählbar bis 200 A |
|---|---|
| Ausgang | 0-5 V, 0-10 V oder 4-20 mA (modellabhängig) |
| Versorgungsspannung | Selbstversorgt oder 15-42 VDC Loop-Powered (modellabhängig) |
| Genauigkeit | 1% |
| Betriebstemperatur | -30–70 °C |
| Umgebungsfeuchte | 0–95%, nicht kondensierend |
| Ansprechzeit | 250 ms bis 90% |
| Isolationsspannung | 2000 V |
| Frequenzbereich | 10–400 Hz |
| Gehäuseschutz | UL94 V-0 flammhemmend, ABS-Gehäuse |
| Zulassungen | CE, cULus |
