Serie CCT60/70
True RMS Stromwandler mit festem oder geteiltem Kern und wählbarem Messbereich
Die Stromwandler der Serie CCT60/70 sind eine kostengünstige Lösung zur Bereitstellung von True RMS-Ausgängen bei verzerrten Wechselstromsignalen. True RMS-Ausgänge sind ideal für nichtlineare Lasten oder in elektrischen Netzen mit Störungen. Bei bestehenden Installationen können geteilte Kernausführungen ohne Unterbrechung der Leitungen eingebaut werden. Jedes Modell bietet drei per Jumper auswählbare Messbereiche, um das Risiko einer Fehlbestellung zu minimieren.
Produktabbildungen
Bild 1

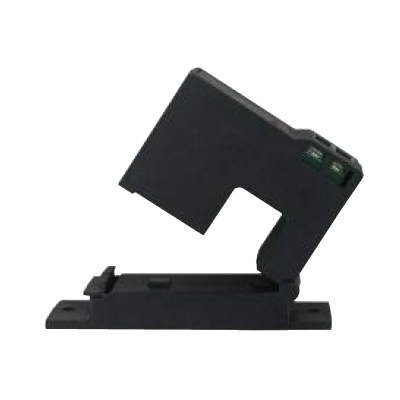

Bild 2
Vorteile / Eigenschaften
- Integrierte Montageflansch für schnelle Installation
- Ausführungen mit festem oder geteiltem Kern verfügbar
- Drei wählbare Messbereiche per Jumper
- True RMS-Ausgang für genaue Messungen bei nichtlinearen Lasten
Typische Anwendungen
- Gebäudeleittechnik (BAS)
- HLK-Anlagen (HVAC)
Technische Daten
| Messbereich | Je nach Modell bis 200 A |
|---|---|
| Ausgang | 4-20 mA, True RMS |
| Versorgungsspannung | 24 VDC nominal |
| Genauigkeit | 1% |
| Betriebstemperatur | -30–70 °C |
| Umgebungsfeuchte | 0–95%, nicht kondensierend |
| Ansprechzeit | 250 ms bis 90% |
| Isolationsspannung | 2000 V |
| Frequenzbereich | 10–400 Hz |
| Gehäuseschutz | UL94 V-0 flammhemmend, ABS-Gehäuse |
| Zulassungen | CE, cULus |
