Serie TR-7
Safe-T-Ground Erdungskontrolle, explosionsgeschützt und eigensicher
Die Erdungskontrollsysteme der Serie TR-7 Safe-T-Ground überwachen kontinuierlich die Erdungsverbindung eines Tankwagens während des gesamten Beladevorgangs. Falls der Tankwagen seine Erdung verliert, stoppt der TR-7 den Ladevorgang sofort. Zur Erhöhung der Sicherheit kann der Safe-T-Ground-Kreis in Ihre Pumpensteuerung sowie an akustische Alarme oder Signalleuchten angeschlossen werden. Das Gehäuse ist explosionsgeschützt und für den Einsatz in gefährlichen Umgebungen geeignet.
Produktabbildungen
Standardansicht

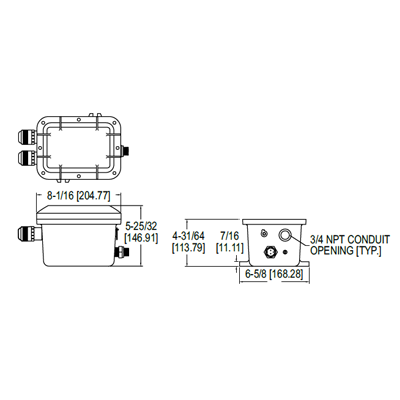

Abmessungen
Vorteile / Eigenschaften
- Explosionsgeschütztes Aluminiumgehäuse
- Akustischer Alarm und LED-Statusanzeigen
- Eigensicherer Betrieb
Typische Anwendungen
- Chemische Industrie
- Öl- und Gasindustrie
Technische Daten
| Gehäusematerial | Aluminiumlegierung 356-T6 (kupferfrei), explosionsgeschützt - Class I, Group D |
|---|---|
| Abmessungen | 168 mm B × 264 mm H × 143 mm T |
| Betriebstemperatur | -25–40 °C |
| Versorgungsspannung | 105-125 VAC, 60 Hz; optional 220-240 VAC, 50/60 Hz |
| Leistungsaufnahme | 7,75 W mit Leuchte, 1,75 W ohne Leuchte |
| Relaiskontakt | DPDT, 10 A, 125 VAC, 60 Hz |
| Kabeleingang | 3/4" NPT |
| Kabel | 16-2 Typ SO Spiralkabel, einziehbar auf 0,9 m, ausziehbar auf 4,9 m |
| Erdungsbolzen | 2 Stück im Lieferumfang |
| Gewicht | 9,1 kg (mit Kontaktsystem und Kabel) |
| Zulassungen | UL |
