Serie SVT
Magnetventilgehäuse mit integrierter Zeitschaltuhr
Die Serie SVT kombiniert ein Gehäuse für Magnetventile mit einer integrierten Zeitschaltuhr in einem kompakten, verlässigen und wirtschaftlichen Paket. Jedes Modell ist mit 2, 4 oder 6 Ventilen verfügbar, kann jedoch durch Erweiterungsmodule auf bis zu 60 Ausgänge erweitert werden. Das System minimiert Installationszeit und -kosten, da Elektronik und Ventile in einem einzigen Gehäuse untergebracht sind.
Produktabbildungen
Standardansicht

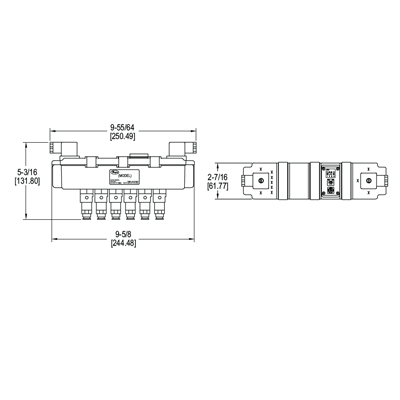

Abmessungen
Vorteile / Eigenschaften
- Kombination aus Elektronik- und Ventilge häuse für geringeren Installationsaufwand
- Einfache Verdrahtung, geeignet für alle gängigen Versorgungsspannungen
- Feldseitig einstellbare Reinigungsfunktionen und Ein-/Ausschaltzeiten
Typische Anwendungen
- Staubabscheider
- Pneumatische Fördersysteme
- Industriestaubsauger
Technische Daten
| Medium | Kompatible, gefilterte und ölfreie Gase |
|---|---|
| Benetzte Materialien | Pilotkörper: Messing; Feder: 302 SS; O-Ring: NBR |
| Betriebstemperatur | -10-50 °C |
| Max. Druck | 8 bar (116 psi) |
| Versorgungsspannung | 90-240 VAC 50/60 Hz, 24 VAC 50/60 Hz, 24 VDC ±10 % |
| Leistungsaufnahme | 25 VA / 25 W |
| Sicherung | 90-240 VAC: 0,5 A träge; 24 VAC/DC: 1,5 A träge |
| Elektrischer Anschluss | 2 x DIN A 43652 Stecker |
| Schutzart | NEMA 4X (IP66) |
| Gehäusematerial | Polyamid mit Carbonfaser, Polycarbonat, TPE-Gummi |
| Prozessanschluss | 1/4" OD Push-to-Connect |
| Montage | Beliebige Position |
| Einschaltzeit | 150-700 ms |
| Ausschaltzeit | 4-210 s |
| Zulassungen | CE |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-SVT-V | Ersatz-Pilotventilbaugruppe |
