Serie DCT1000
Modularer Timer-Controller für Staubsammelanlagen
Der Timer-Controller der Serie DCT1000 vereinfacht bedarfsgesteuerte Reinigungsanwendungen, da keine externen Komponenten wie Druckschalter, Relais oder separate Timer erforderlich sind. Durch das modulare Design kann das Gerät sowohl als kontinuierliche Steuerung als auch mit einem optionalen Druckmodul als bedarfsgesteuerte Steuerung eingesetzt werden. Alle Varianten mit 6, 10 oder 22 Kanälen besitzen die gleiche Gehäusegröße, was die Standardisierung erleichtert.
Produktabbildungen
Standardansicht

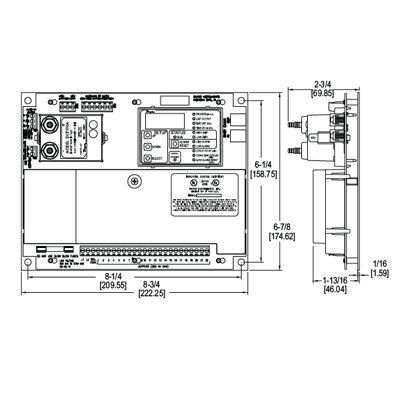

Abmessungen
Vorteile / Eigenschaften
- Universelle Spannungsversorgung für weltweiten Einsatz
- Standardisierte Montagelöcher passend zu anderen Staubsammler-Steuerungen
- Automatische Erkennung angeschlossener Kanal-Erweiterungsmodule
Typische Anwendungen
- Staubabsaugung
- Pneumatische Fördersysteme
Technische Daten
| Ausgangskanäle | 6, 10 oder 22, erweiterbar auf 255 mit Erweiterungsmodulen |
|---|---|
| Versorgungsspannung | 85-270 VAC, 50/60 Hz |
| Leistungsaufnahme | 5 W |
| Magnetventilversorgung | Max. 3 A pro Kanal |
| Sicherung | 3 A @ 250 VAC, Steuerkreis galvanisch getrennt |
| Betriebstemperatur | -40 bis 60 °C |
| Lagerungstemperatur | -40 bis 80 °C |
| Einschaltzeit | 10-600 ms, Schritte von 10 ms, Genauigkeit ±10 ms |
| Ausschaltzeit | 1-255 s, Schritte von 1 s, Genauigkeit ±1 % oder ±50 ms |
| Gewicht | 538,6 g |
| Zulassungen | cULus |
Optionale Druckmodule
| Modell | Messbereich |
|---|---|
| DCP100A | 0-10 in w.c. (±1,5 % FS) |
| DCP200A | 0-20 in w.c. (±1,5 % FS) |
Zubehör
| Modell | Beschreibung |
|---|---|
| DPMA-402 | Prozessanzeige |
