Serie LCT216
Digitaler Timer/Tachometer/Zähler mit DIP-Schalter-Konfiguration
Die Serie LCT216 kombiniert einen vielseitigen Timer, einen Zähler und einen Tachometer in einem Gerät. Das gut ablesbare zweizeilige LCD-Display zeigt sowohl den Sollwert als auch den aktuellen Prozesswert sowie den aktiven Betriebsmodus an. Für eine schnelle Einrichtung lassen sich viele Parameter über seitlich am Gerät angebrachte DIP-Schalter konfigurieren.
Produktabbildungen
Standardansicht

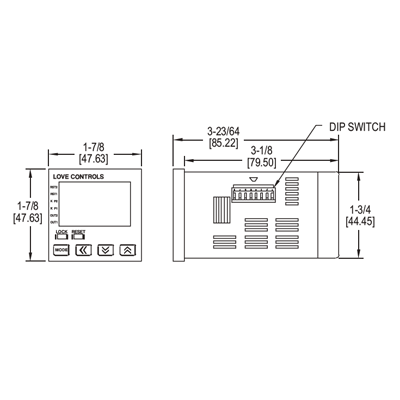

Abmessungen
Vorteile / Eigenschaften
- 14 vorprogrammierte Timerfunktionen
- Ein- und zweistufiger Betrieb, Batch-, Total- und Doppeltzählmodus
- Kompakte Bauform mit klarer Anzeige
Typische Anwendungen
- Industriöfen
- Batch-Zählung in Förderbandsystemen
- Siebdruckanlagen
Technische Daten
| Betriebstemperatur | 0–50 °C |
|---|---|
| Relative Luftfeuchtigkeit | 35–85 % rF, nicht kondensierend |
| Ausgang Out 1 | Relais SPST 5 A @ 250 VAC; Transistor NPN open collector 100 mA / 30 VDC, Restspannung max. 1,5 VDC |
| Ausgang Out 2 | Relais SPST 5 A @ 250 VAC; Transistor NPN open collector 100 mA / 30 VDC, Restspannung max. 1,5 VDC |
| Rücksetzzeit | min. 0,001 s |
| Eingänge | Trockenkontakt, PNP oder NPN |
| Timerfunktionen | 14 vorprogrammierte Funktionen |
| Versorgungsspannung | 100–240 VAC, 50/60 Hz |
| Leistungsaufnahme | < 10 VA |
| Interne Stromversorgung | 12 VDC ±10 %, 100 mA |
| Anzeige | Zweizeiliges, 6-stelliges, negativ transmissives LCD |
| Gewicht | 114 g |
| Zulassungen | CE, cULus |
Modellübersicht
| Modell | Ausgangstyp |
|---|---|
| LCT216-100 | Transistor |
| LCT216-110 | Relais |
