Serie DCT1000DC
Timer-Controller für Niederspannungsanwendungen
Der Staubsammler-Timer-Controller der Serie DCT1000DC vereinfacht die bedarfsgesteuerte Reinigung bei Niederspannungsanwendungen, da keine externen Geräte wie Druckschalter, Relais oder separate Timer benötigt werden. Das modulare Design ermöglicht den Einsatz als kontinuierliche oder bedarfsgesteuerte Steuerung unter Verwendung eines optionalen Druckmoduls. Alle Modelle mit 6, 10 oder 22 Kanälen haben die gleiche Gehäusegröße, was die Standardisierung erleichtert.
Produktabbildungen
Standardansicht

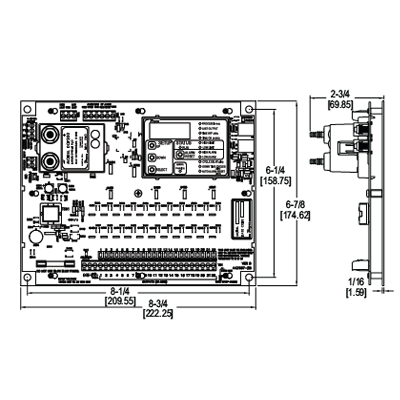

Abmessungen
Vorteile / Eigenschaften
- 10–30 VDC Spannungsversorgung für Niederspannungsanwendungen
- Standardisierte Montagelöcher für einfache Nachrüstung
- Automatische Erkennung angeschlossener Kanalerweiterungen
Typische Anwendungen
- Staubabsaugung
- Pneumatische Fördersysteme
Technische Daten
| Ausgangskanäle | 6, 10 oder 22 Kanäle |
|---|---|
| Versorgungsspannung | 10–30 VDC |
| Magnetventilversorgung | Max. 3 A pro Kanal |
| Sicherung | 3 A @ 250 VAC |
| Betriebstemperatur | -40 bis 60 °C |
| Lagerungstemperatur | -40 bis 80 °C |
| Einschaltzeit | 10–600 ms, Schritte von 10 ms, Genauigkeit ±10 ms |
| Ausschaltzeit | 1–255 s, Schritte von 1 s, Genauigkeit ±1 % oder ±50 ms |
| Gewicht | 538,6 g |
Optionale Druckmodule
| Modell | Messbereich |
|---|---|
| DCP200A | 0–20 in w.c. (±1,5 % FS) |
| DCP100A | 0–10 in w.c. (±1,5 % FS) |
Zubehör
| Modell | Beschreibung |
|---|---|
| DPMA-402 | Prozessanzeige |
