Serie PMT2
Partikel-Transmitter zur Erkennung von Filterbrüchen und Emissionsüberwachung
Der Partikel-Transmitter der Serie PMT2 misst Partikelemissionen aus dem Auslass von Staubsammlern mithilfe von DC-gekoppelter elektrostatischer Induktionstechnologie. Dabei wird ein Strom im pA-Bereich erfasst, der durch vorbeiströmende Partikel an der Sonde erzeugt wird. Das Ausgangssignal von 4–20 mA variiert entsprechend der Partikelkonzentration. Mit sechs wählbaren Empfindlichkeitsbereichen, zusätzlicher Testfunktion für 4 mA oder 20 mA und einstellbarer Signal-Dämpfung ist das Gerät flexibel anpassbar.
Produktabbildungen
Standardansicht

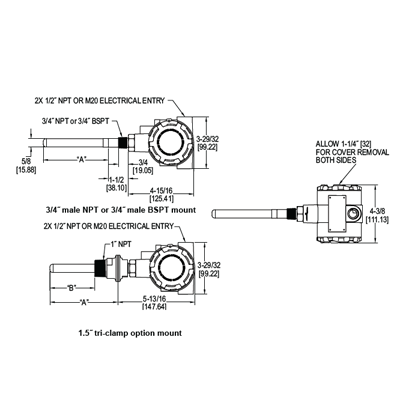

Abmessungen
Vorteile / Eigenschaften
- Einfache 2-Draht-Installation für SPS und Schalttafeln
- PTFE-beschichtete, nicht haftende Sonde verhindert Fehlmessungen
- Fern-Nullpunktkalibrierung zur Reduzierung von Wartungszeiten
Typische Anwendungen
- Emissionsüberwachung
- Erkennung gebrochener Filterbeutel
- Leckageerkennung bei Filtern
- Entlüftungsüberwachung
Technische Daten
| Medien | Luft und kompatible Gase, alle Partikelarten (leitfähig/nichtleitfähig) |
|---|---|
| Benetzte Materialien | 316L Edelstahl, Silikon, PTFE |
| Gehäuse | Pulverbeschichtetes Aluminium |
| Genauigkeit | ±5 % vom Messwert |
| Partikelgröße | ≥ 0,3 µm |
| Messbereich | 5–5000 pA (6 wählbare Bereiche) |
| Temperaturgrenzen | Umgebung: -40 bis 63 °C; Prozess: -40 bis 120 °C |
| Druckgrenze | 2 bar (30 psi) |
| Ausgangssignal | 4–20 mA |
| Versorgungsspannung | 12–28 VDC |
| Prozessanschluss | Siehe Modellübersicht |
| Schutzart | UL Typ 4 (IP66), ATEX/IECEx IP65 |
| ATEX-Zulassung | 2813 II 1 G Ex ia IIB T4 GA; II 1 D Ex ia IIIC T120°C Da |
Modellübersicht
| Modell | Sondenlänge | Prozessanschluss |
|---|---|---|
| PMT2-03 | 3" | 3/4" NPT |
| PMT2-05 | 5" | 3/4" NPT |
| PMT2-10 | 10" | 3/4" NPT |
| PMT2-15 | 15" | 3/4" NPT |
| PMT2-20 | 20" | 3/4" NPT |
| PMT2-30 | 30" | 3/4" NPT |
| PMT2-36 | 36" | 3/4" NPT |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-PMT2-FLG | 2" Flansch mit 3/4" NPT-Innengewinde, 316 Edelstahl |
| A-PMT2-M20 | 1/2" NPT auf M20 Kabelverschraubungsadapter |
