Serie MTL7706 / MTL7787
Zenerbarrieren für den Einsatz in explosionsgefährdeten Bereichen
Die Zenerbarrieren der Serie MTL7706/7787 sind eigensichere Shunt-Diodenbarrieren, die zur Kommunikation und galvanischen Trennung bestimmter, für den Einsatz in explosionsgefährdeten Bereichen zugelassener Dwyer®-Transmitter genutzt werden können. Sie begrenzen die Energiemenge, die in den explosionsgefährdeten Bereich gelangt, um Zündungen in brennbaren Atmosphären zu verhindern.
Produktabbildungen
Standardansicht

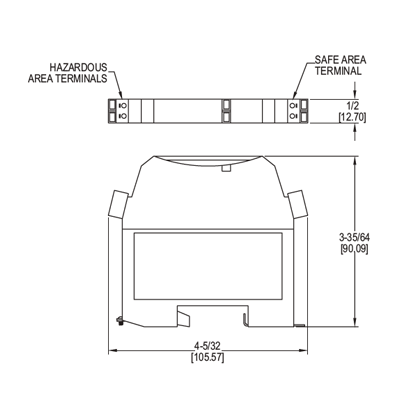

Abmessungen
Vorteile / Eigenschaften
- Zugelassen für den Einsatz in explosionsgefährdeten Bereichen
Typische Anwendungen
- Galvanische Trennung von Druck- und Füllstandstransmittern in eigensicheren Anwendungen
Technische Daten
| Transmitterspannung | 16,2 V bei 20 mA mit 250 Ω Last; 11,0 V bei 20 mA mit 500 Ω Last (negativ gegenüber Erde) |
|---|---|
| Ausgang (Sichere Seite) | 4–20 mA |
| Lastwiderstand | 0 bis 500 Ω |
| Versorgungsspannung | 20–35 VDC gegenüber Erde |
| Genauigkeit | ±2 µA unter allen Bedingungen |
| LED-Anzeige | Grün: Spannungsanzeige |
| Temperaturbereich Betrieb | -20 bis 60 °C |
| Temperaturbereich Lagerung | -40 bis 80 °C |
| Luftfeuchtigkeit | 5 bis 95 % rF |
| Anschlussklemmen | Für Leiter bis 2,5 mm2, flexibel oder eindrahtig |
| Sicherheitsbeschreibung | 28 µV, 300 Ω, 93 mA |
| Gewicht | 140 g |
Kompatible Modelle
- 637
- 608
- SBLTX
- PBLTX
- IS626
Zubehör
| Modell | Beschreibung |
|---|---|
| A-360 | Aluminium-DIN-Schiene, 1 m |
