Serie CSE-3R
Wandmontierte Gehäuse aus galvanisiertem Stahl, NEMA 3R
Die Gehäuse der Serie CSE-3R bestehen aus verzinktem Stahl und sind punktgeschweißt. Sie eignen sich zur Wandmontage und dienen zum Schutz von elektrischen Steuerungen, Messinstrumenten und Komponenten im Außenbereich. Die Einheiten erfüllen die NEMA-3R-Anforderungen für den Außeneinsatz und sind UL-geprüft.
Produktabbildungen
Bild 1

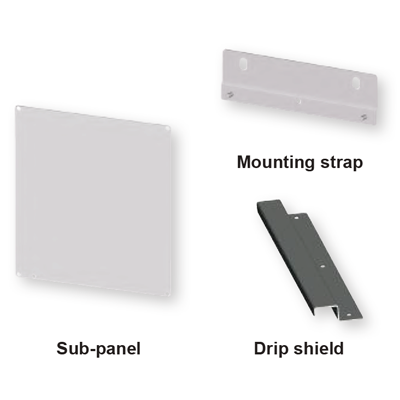

Bild 2
Vorteile / Eigenschaften
- Einfacher Zugang zu Instrumenten durch verdeckte 180°-Scharniere
- Sicherheit durch Vierteldrehverschluss, öffnen/schließen mit Schraubendreher möglich
- Erdungsbolzen an Tür und Gehäusekörper
- Flexible Montage durch Bohrungen an der Gehäuserückwand
- Schutz vor Regen, Schneeregen und Schnee dank Regenschutz und ölbeständiger Türdichtung
Typische Anwendungen
- HVAC-Innenanwendungen
- Unterbringung von Steuerungen und Messgeräten
Technische Daten
| Material | Gehäuse: galvanisierter Stahl; übrige Komponenten: Kohlenstoffstahl |
|---|---|
| Schutzart | NEMA 3R (IP32) |
| Abmessungen | Siehe Modellübersicht |
| Materialstärke | 1,22 mm (Regenschutz); 1,52 mm (< 610 mm Breite); 1,91 mm (≥ 610 mm Breite); 3,18 mm (Montageplatten); 1,98 mm (Montageschienen) |
| Zulassungen | CSA, cULus, RoHS II |
Modellübersicht
| Modell | Höhe | Breite | Tiefe | Gewicht |
|---|---|---|---|---|
| CSE-3R-161206 | 406 mm | 305 mm | 152 mm | 7 kg |
| CSE-3R-201606 | 508 mm | 406 mm | 152 mm | 11 kg |
| CSE-3R-242006 | 610 mm | 508 mm | 152 mm | 15 kg |
| CSE-3R-302408 | 762 mm | 610 mm | 203 mm | 27 kg |
| CSE-3R-362408 | 914 mm | 610 mm | 203 mm | 28 kg |
| CSE-3R-363008 | 914 mm | 762 mm | 203 mm | 32 kg |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-CSE-K | Ersatzschlüssel (2 Stück) |
| A-CSE-L | Abschließbarer Flügelgriff mit Schloss (inkl. 1 Schloss und 2 Schlüsseln) |
