Modell KFD0
Galvanische Barriere für eigensichere Anwendungen
Die galvanische Barriere des Modells KFD0 bietet eine vollständige galvanische Trennung für die Kommunikation mit eigensicheren, von Dwyer® zugelassenen Transmittern, die in explosionsgefährdeten Bereichen eingesetzt werden. Sie beseitigt die Notwendigkeit einer hochzuverlässigen Erdung, wie sie bei Shunt-Diodenbarrieren erforderlich ist. Im Gegensatz zu vielen anderen Isolatoren benötigt das Modell KFD0-SCS-EX1.55 keine externe Stromversorgung und hat einen geringen Stromverbrauch.
Produktabbildungen
Standardansicht

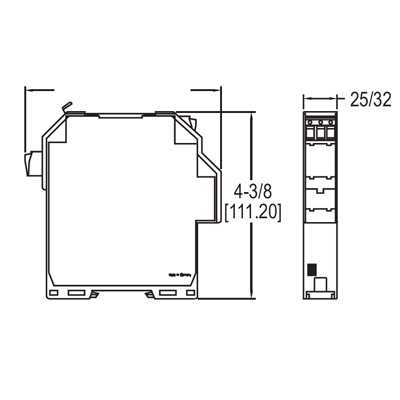

Abmessungen
Vorteile / Eigenschaften
- DIN-Schienenmontage auf gängigen Standardprofilen
- Zugelassen für den Einsatz in explosionsgefährdeten Bereichen
- Loop-powered (Schleifenversorgung) ohne externe Energiequelle
Typische Anwendungen
- Spannungstrennung für eigensichere Anwendungen der Serie HHT
Technische Daten
| Gefährdeter Bereich Eingang | Signalbereich: 4–20 mA (linear 1–22 mA); verfügbare Transmitterspeisespannung: ≥ 16 V bei Versorgungsspannung > 21 V |
|---|---|
| Sicherer Bereich Ausgang | Signalbereich: 4–20 mA; Transmitterspeisespannung: ≤ 30 VDC |
| Antwortzeit | ≤ 20 µs bei 0, und ≤ 600 µs bei 800 Ω Last |
| Max. Verlustleistung | 150 mW @ 20 mA und V < 24 V |
| Temperaturbereich | -20 bis 60 °C |
| Temperaturdrift | ≤ 0,5 µA/°C |
| Gewicht | 120 g |
| Zulassungen | CE, FM |
Zubehör
| Modell | Beschreibung |
|---|---|
| A-360 | Aluminium-DIN-Schiene, 1 m |
