Serie L10
Miniatur-Füllstandschalter mit variabler Schwimmerauswahl
Die Serie L10 Flotect® Miniatur-Füllstandschalter bietet eine wirtschaftliche Lösung zur Füllstandserfassung in kompakten Anwendungen. Die robusten Modelle sind wahlweise mit Körpern aus Messing oder Edelstahl 303 erhältlich, ebenso wie mit Schwimmern aus Polypropylen oder Edelstahl 304. Die Installation kann direkt durch seitliche Wandmontage oder extern mit montiertem T-Stück erfolgen. Das hermetisch abgedichtete SPST-Reed-Relais kann im Feld als Öffner oder Schließer konfiguriert werden.
Produktabbildungen
Bild 1

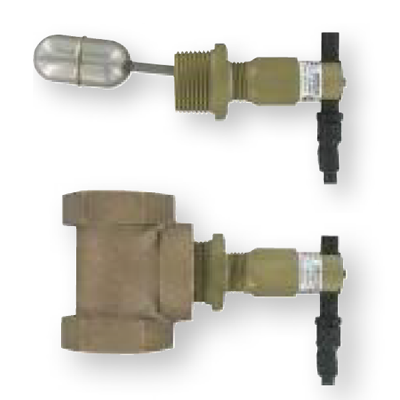

Bild 2
Vorteile / Eigenschaften
- Kompakte Bauform für Wand- oder T-Stück-Montage
- Hermetisch abgedichteter SPST-Reed-Schalter im Polypropylengehäuse
- Einfach im Feld umstellbar zwischen NO und NC
- Wetterfestes Gehäuse (IP66 / NEMA 4X)
- Spezifisches Gewicht ab 0,5 je nach Schwimmer
- Wartung durch leicht austauschbaren Schalter ohne Demontage
Typische Anwendungen
- Pumpensteuerung zur Niveauregelung
- Automatische Tankentleerung
- Füllstandsalarme
- Ventilsteuerung
Technische Daten
| Messmedien | Kompatible Flüssigkeiten |
|---|---|
| Benetzte Materialien | Schwimmer: Polypropylen oder Edelstahl 304; Gehäuse: Messing oder Edelstahl 303; Magnet: Keramik; Weitere: 301 / 302 / 316 Edelstahl |
| Temperaturbereich | Bis 93 °C |
| Druckgrenze | Bis 138 bar (modellabhängig) |
| Schaltertyp | SPST Reed-Schalter, feldseitig umstellbar (NO / NC) |
| Elektrische Leistung | 1,5 A @ 24 VDC resistiv, 0,5 A @ 120 VAC, 0,001 A @ 200 VDC |
| Elektrischer Anschluss | 18 AWG, 483 mm PVC-Kabel, bis 105 °C |
| Prozessanschluss | 1" NPT oder BSPT (modellabhängig) |
| Montage | Horizontal mit Pfeilmarkierung nach unten |
| Min. spez. Dichte | Ab 0,5 (modellabhängig) |
| Gehäuseschutz | IP66 / NEMA 4X |
| Gewicht | 0,283 kg ohne Schwimmerkammer, 1,05 kg mit Schwimmerkammer |
| Zertifizierungen | CE, CSA, UR |
